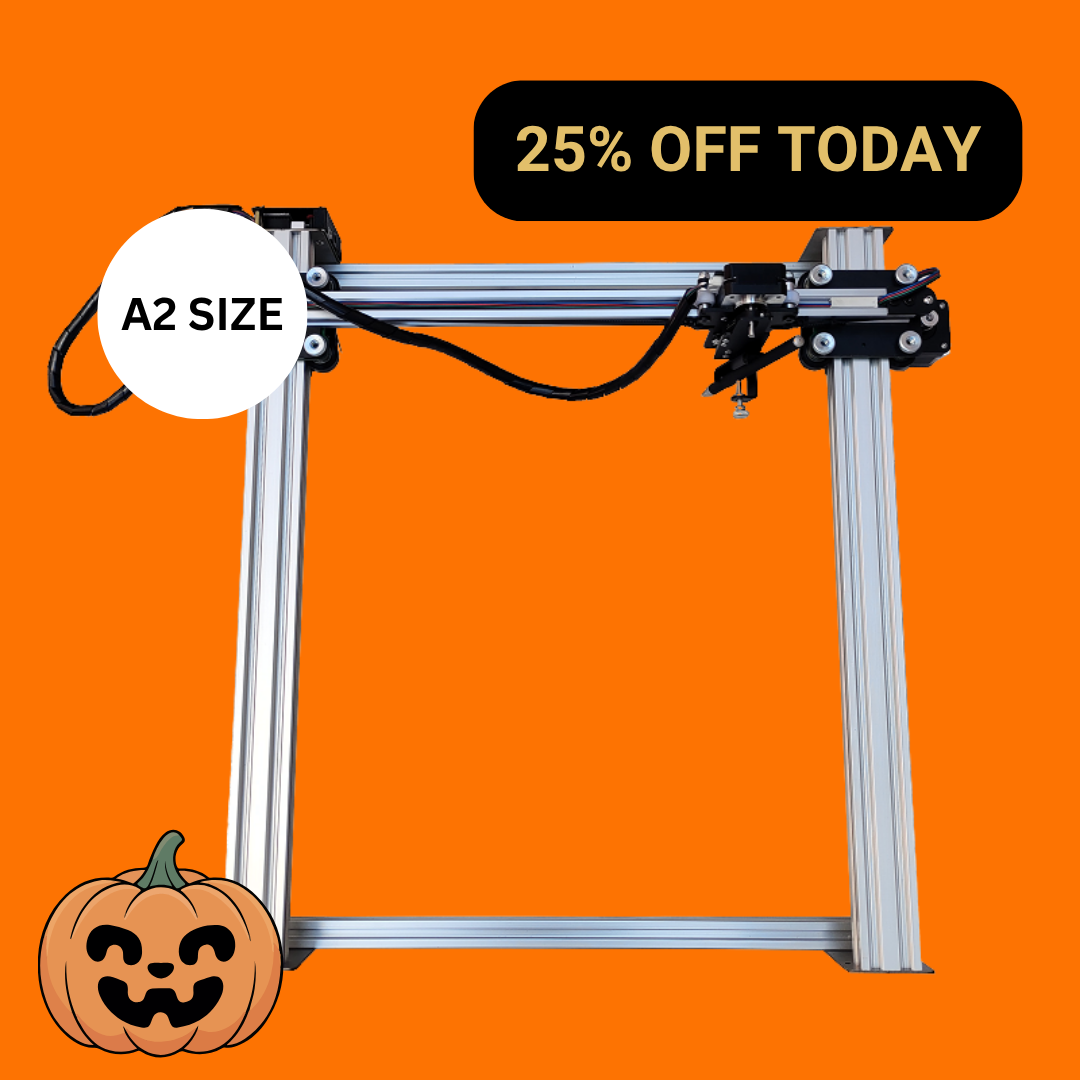

Presentamos el robot trazador de pluma iDraw H A2, la máquina trazadora de pluma, dibujo, escritura y firmas | UUNA TEK, la solución definitiva para crear obras de arte y proyectos de diseño a mayor escala. Esta máquina especializada está diseñada para tareas como arte generativo, diseño de trajes étnicos, marcado de cuero para equipaje, trazado de líneas auxiliares para productos mecánicos y prensado de líneas de plegado en artesanías, entre otras.
Ten en cuenta que esta versión no incluye una placa base. Gracias.
¿Qué es el trazador de pluma iDraw H A2?
El iDraw H A2 es un trazador de pluma robótico de alta precisión capaz de trabajar con obras de arte y proyectos de diseño de un tamaño superior al A2. Combina precisión mecánica, software personalizable y opciones de montaje flexibles para ofrecer dibujos, escritura a mano y grabado láser de calidad profesional.
A diferencia de los trazadores estándar, admite múltiples soportes y está diseñado para aplicaciones tanto artísticas como industriales, por lo que es adecuado para:
- Artistas que crean caligrafía detallada o arte generativo
- Diseñadores que trabajan en prototipos, líneas mecánicas o patrones
- Educadores que enseñan dibujo técnico y escritura a mano
- Artesanos que utilizan cuero, madera y papel para proyectos personalizados
¿Buscas un plotter de pluma de gran formato y alta precisión?
El plóter de dibujo iDraw H A2 de UUNA TEK está diseñado para creadores, diseñadores y educadores que necesitan precisión, versatilidad y fiabilidad al dibujar, escribir a mano y realizar grabados láser. Ideal para arte generativo, caligrafía, dibujo técnico, manualidades y marcado de cuero, este robot de dibujo transforma las ideas en resultados visuales a gran escala.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Características principales
-
Compatibilidad universal con código G: precisión plug-and-play
Para la mayoría de los diseñadores, calígrafos y propietarios de negocios, necesitas un sistema que funcione perfectamente con las herramientas que ya conoces. Nuestra línea de productos estándar ofrece compatibilidad total con G-code de código abierto, lo que significa que puedes importar vectores directamente desde Inkscape (con nuestras extensiones patentadas), LightBurn o Adobe Illustrator, generar la trayectoria de la herramienta y comenzar a trazar al instante. No necesitas programar: solo automatización manuscrita pura e industrializada.
-
Redacción masiva sencilla con combinación de correo y compatibilidad con las fuentes Hershey
Todos los plotters de pluma UUNA TEK iDraw admiten la combinación de correo electrónico para escribir en masa cartas, sobres, tarjetas e invitaciones. Utiliza las fuentes Hershey para lograr una escritura similar a la humana.
-

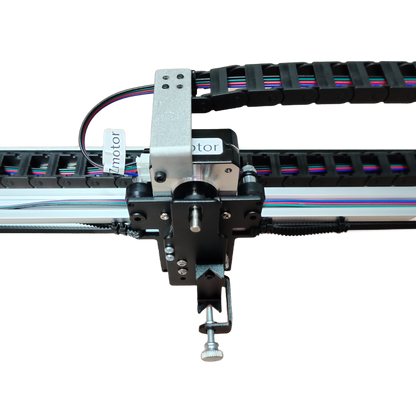

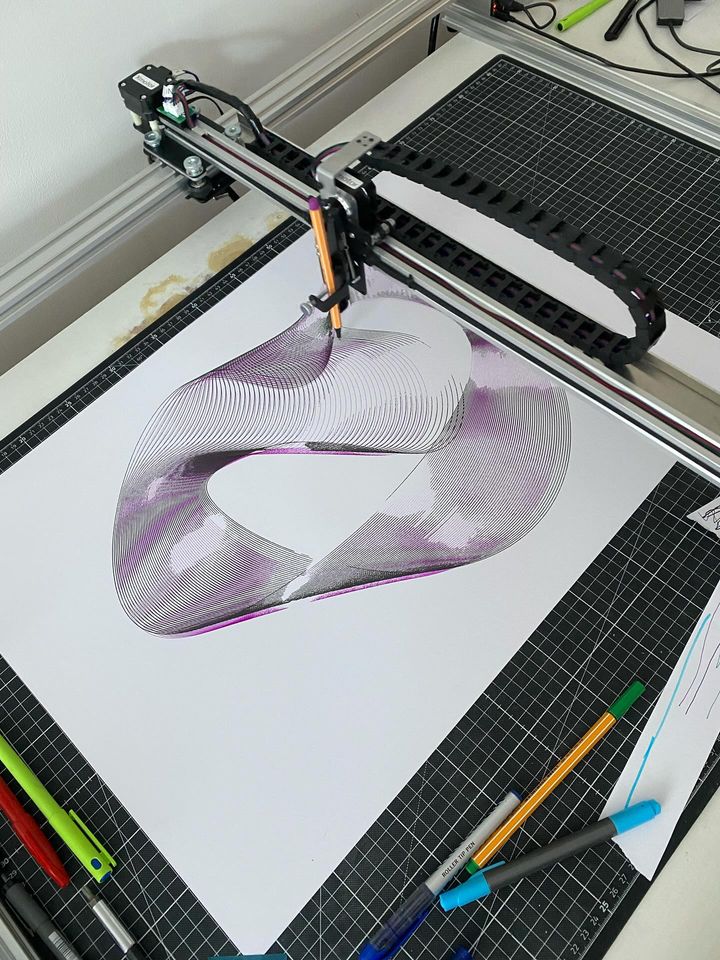

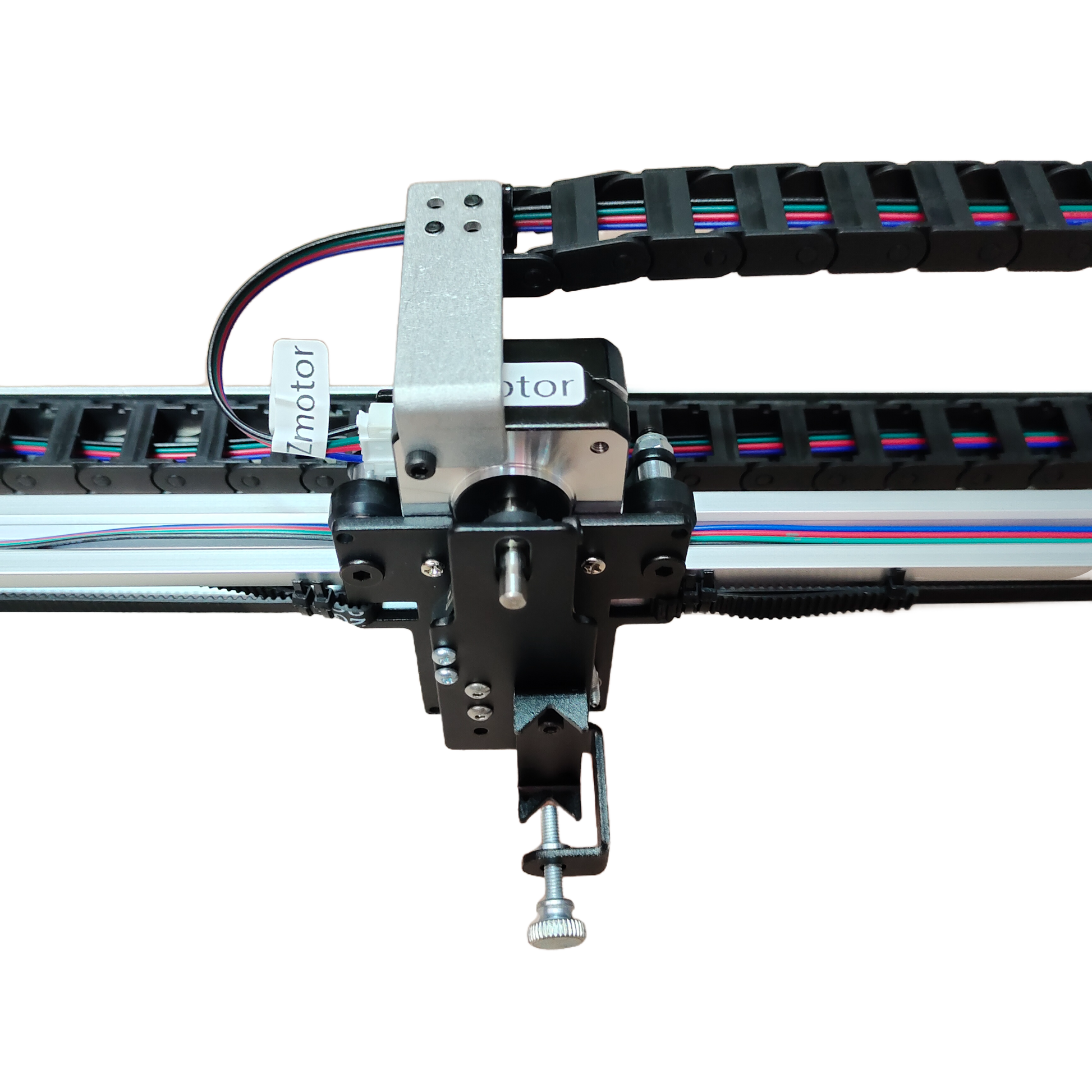

Tecnología de cadenas portacables
Disfruta de un dibujo fluido incluso a altas velocidades gracias al innovador mecanismo de cadena portacables. Esto garantiza un funcionamiento suave y resultados precisos con cada trazo.
-

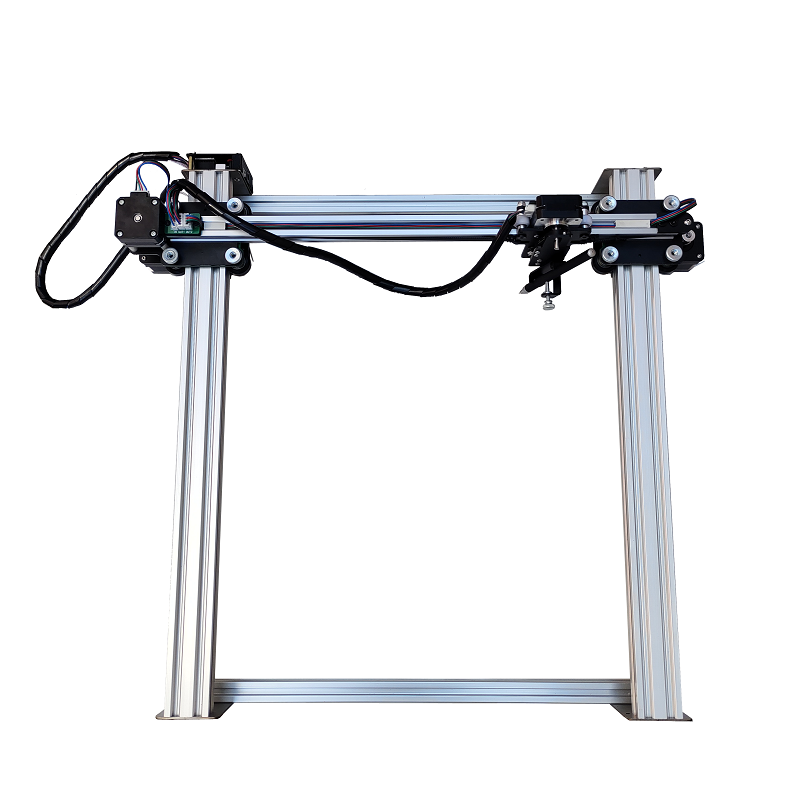

Capacidad de montaje vertical
Diseñado para ofrecer versatilidad, el iDraw H se puede montar verticalmente sin esfuerzo, lo que permite crear obras de arte de gran formato con facilidad y precisión.
-
Opciones de tamaño Supreme:
Elige entre los tamaños A2, A1 o A0, con espacio de sobra para dar vida a tus ideas más ambiciosas. La versión A2 mide 16,5 x 23,4 pulgadas y ofrece un lienzo compacto pero versátil para tu creatividad.
-

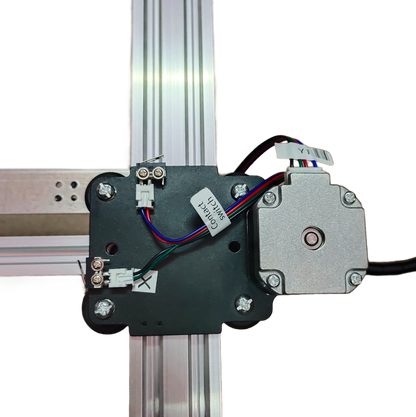

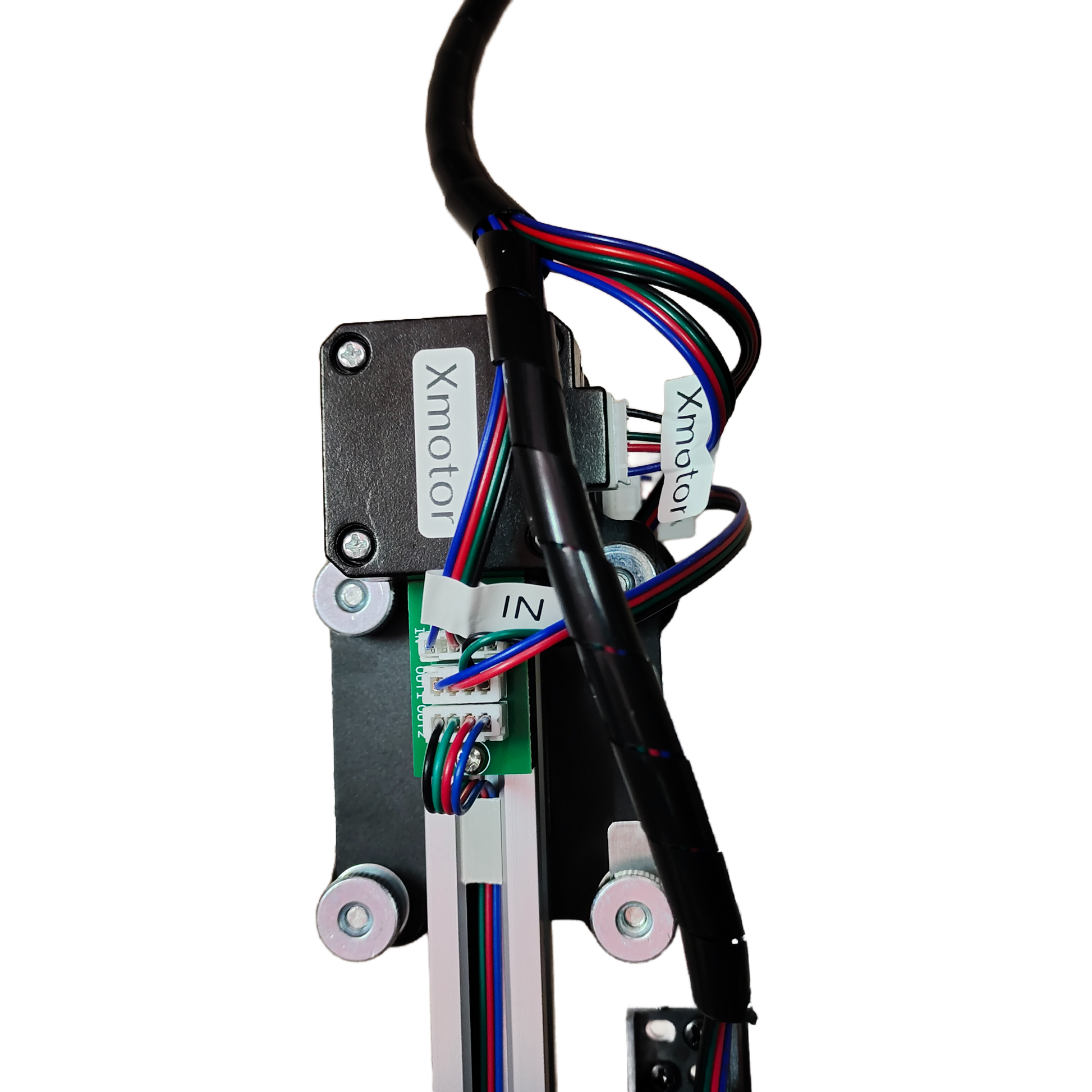

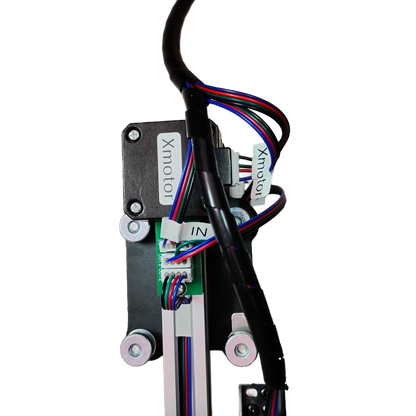

Potentes motores paso a paso
Equipado con 4 motores paso a paso 42 (más para tamaños A1/A0), lo que garantiza un rendimiento sólido incluso con trazados más grandes.
-
Velocidad incomparable
Con una velocidad de escritura de 0-12.000 MM/MIN, la UUNA TEK H Version completa rápidamente tus proyectos creativos, manteniendo la misma precisión que define nuestra marca.
-
Soporte integral de software
Compatible con Windows 7/8/10/11 o superior (Inkscape), Mac OS (Inkscape para escribir y dibujar, Lightburn para grabado láser) y Linux, para garantizar que tengas las herramientas adecuadas a tu disposición.
-
Diseñado para la precisión
Con una precisión mecánica de Y:0.01 mm y X:0.01 mm, la versión H de UUNA TEK es la encarnación de la perfección.
-
Conectividad fácil de usar
Conéctalo fácilmente mediante USB o Bluetooth, lo que lo hace versátil y accesible para todos.
-

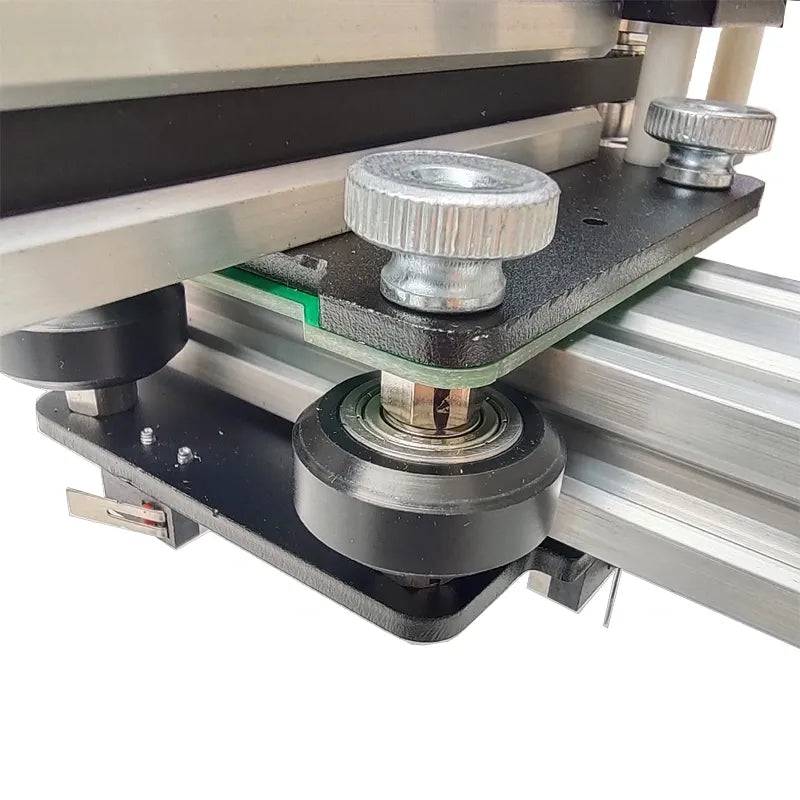

Materiales de cuadros de primera categoría
Fabricado con una combinación de perfil de aluminio y placa de acero, lo que garantiza durabilidad y una larga vida útil.
-
Potencia adaptable
Al funcionar en un amplio rango de voltaje (110 V-220 V), está listo para entrar en acción estés donde estés.
-
Opciones versátiles de láser
Selecciona cabezales láser de 500 mW a 15 W para grabar madera, plásticos, cuero y papel.
Contenido contraíble
Notificación
UUNA TEK® H A0/A1/A2 son derivados del trazador de plóter UUNA TEK® H A3 sin base, especialmente rediseñados para una superficie de trazado más grande.
Incluso con el carro mejorado, estos modelos más grandes generalmente deben utilizarse a velocidades inferiores a las de un UUNA TEK® H A3 normal para lograr la misma calidad.
Para reducir los costes de envío y el riesgo de daños, estos modelos se envían parcialmente desmontados directamente desde nuestro fabricante en China. Debido a los elevados costes de envío, no aceptamos devoluciones ni reembolsos, pero podemos proporcionar reemplazos gratuitos para cualquier pieza defectuosa y asegurarnos de que el equipo funcione correctamente. Solo podemos ofrecer un reembolso completo si existe un problema de calidad y no podemos proporcionar una solución.
Los aranceles de importación correrán a cargo de las autoridades aduaneras correspondientes.
Son realmente grandes.
Estas unidades se fabrican bajo pedido y en cantidades limitadas, por lo que se necesitará al menos un mes para producirlas y entre 5 y 10 días laborables para enviarlas. Escríbanos a través de uunatek@gmail.com para confirmar todos los detalles después de realizar el pedido.
Tenga en cuenta que cuanto más grande sea la máquina, mayor será la desviación. La máquina A2-A0 presenta una desviación aproximada de 0,1-0,2 mm en el eje X y de 0,2-0,3 mm en el eje Y. Es posible que la cinta transportadora u otras piezas se aflojen durante el transporte debido al traslado transfronterizo de larga distancia. En ese caso, es posible que deba ajustar la máquina de forma remota después de recibirla mediante nuestra reunión en línea aquí: https://calendly.com/uunatek/iauto-support, o consultar las instrucciones en vídeo de nuestro canal de YouTube aquí: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Al mismo tiempo, si la configuración del software permite el movimiento de ida y vuelta, la desviación aumentará.
En este caso, recomendamos:
1. Intente escribir a una velocidad inferior y utilice la velocidad de dibujo predeterminada recomendada de 2000 mm/min
2. No active la función de optimización automática, que permite el movimiento de ida y vuelta, para reducir la desviación
3. Intente utilizar el eje X como eje central de la imagen
4. Utilice un bolígrafo de secado rápido
5. Intente utilizar papel de dibujo y fíjelo
6. La ilustración no debe ser demasiado complicada. Si es realmente compleja, se recomienda dibujarla en varias partes
Especificación
【Rendimiento y precisión】
• Área de trabajo (dibujo): 16.5" × 23.4" (420 × 594 mm) — compatible con A2 completo y ANSI C
• Velocidad máxima de escritura: 0 – 472.44 in/min (0 – 12,000 mm/min)
• Precisión mecánica: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Recorrido vertical del bolígrafo (eje Z): 0.39" (10 mm)
【Capacidad de herramientas y hardware】
• Diámetro de bolígrafo compatible: hasta 0.63" (16 mm)
• Ángulo ajustable del bolígrafo: 70° – 90° (compatible con pinceles inclinados y plumas de caligrafía)
• Motores: 4 motores paso a paso NEMA 17 (42) de alto par (configuración de doble accionamiento y estabilidad mejorada)
• Interruptores de límite: integrados (ejes X/Y)
• Materiales del bastidor: perfil de aluminio industrial + placa de acero reforzado
【Características físicas y dimensiones】
• Tamaño del producto (A2): 27.8" × 27.4" × 6.1" (706 × 696 × 155 mm)
• Tamaño del embalaje (A2): 29.0" × 7.0" × 7.0" (737 × 178 × 178 mm)
• Peso neto: 9.0 lb (4.1 kg)
• Peso de envío: 10.0 lb (4.5 kg)
【Electrónica y conectividad】
• Placa base: DrawCore V2.0
• Conectividad: USB, Bluetooth
• Voltaje de entrada: 110 V - 220 V CA (compatible a nivel mundial)
• Salida del adaptador de corriente: 12 V / 1 A
• Temperatura de funcionamiento: -4 °F – 122 °F (-20 °C – 50 °C)
【Software y control】
• Firmware: compatible con GRBL
• Software de control / complementos: extensión de control UUNA TEK® 2.0
• Sistemas operativos compatibles: Windows 7/8/10/11+, macOS, Linux
• Software compatible: Inkscape (escritura/dibujo), LightBurn (grabado láser)
• Formatos de archivo compatibles: SVG, JPG, JPEG, PNG, BMP, código G, etc.
Lista de equipaje
1 X UUNA TEK iDraw H A2/A1/A0 Trazador de bolígrafo
1 X Kits de herramientas
1 X Guía de inicio rápido
1 X Tarjeta de agradecimiento
Software
Descarga el software de Inkscape y los archivos completos aquí>>>.
Puedes encontrar el software para Windows, Mac y Linux, así como la guía de montaje del hardware y los detalles de instalación del software.
Para quienes necesiten funciones avanzadas:
1. Para quienes necesiten la función de guardar el archivo de trazado, descarguen esta versión>>>
2. Para quienes necesiten la función de combinación de correos electrónicos:
Windows: descarguen esta versión>>>
Mac o Linux: descarguen esta versión>>>
3. Para quienes necesiten la función de láser, descarguen esta versión>>>
4. ¿Qué ocurre si tengo conocimientos básicos de programación y quiero ajustar los parámetros originales para eliminar la limitación de velocidad? Descarga esta versión>>>
Tutoriales
Para el trazador de bolígrafo UUNA TEK® 1.0, consulta los tutoriales en vídeo aquí>>>
Para el trazador de bolígrafo UUNA TEK® 2.0, consulta los tutoriales en vídeo aquí>>>
Para el trazador de bolígrafo UUNA TEK® H, consulta los tutoriales en vídeo aquí>>>
Para el software, consulta el vídeo aquí>>>
Para la función láser, consulta los tutoriales en vídeo aquí>>>
Políticas
Política de envío: Todos los pedidos se procesarán en un plazo de 48 horas laborables. Todos los paquetes se enviarán mediante DHL/UPS/USPS desde nuestros almacenes en China o desde el almacén de Amazon; llegarán a su destino en un plazo de 5 a 7 días laborables. Pueden producirse retrasos durante las temporadas de ofertas. Consulte la política completa aquí>>>
Política de devoluciones: Ofrecemos una garantía de 1 año para todos los productos. Solo se ofrecerán devoluciones y reembolsos gratuitos en caso de problemas de calidad o daños durante la entrega. Póngase en contacto con nosotros a través de support@uunatek.com antes de devolver el producto. Consulte la política completa aquí>>>
iDraw H A2 vs A1 vs A0 – Choosing the Right Size
| Size | Dimensions | Best Use Cases |
|---|---|---|
| A2 | 16.5 x 23.4 inches | Compact drawings, calligraphy, small-scale generative art |
| A1 | 23.4 x 33.1 inches | Medium artwork, prototypes, classroom use |
| A0 | 33.1 x 46.8 inches | Large-format designs, detailed calligraphy, large generative art projects |
Preguntas frecuentes
Cuándo y por qué usar el trazador de plumas iDraw H A2
El iDraw H A2 es perfecto para:
Arte generativo: Crea dibujos algorítmicos complejos con una precisión perfecta.
Proyectos de caligrafía: Escritura profesional para certificados, tarjetas y obras de arte.
Dibujo técnico: Líneas auxiliares precisas para ingeniería y prototipos.
Marcado de cuero y manualidades: Graba patrones, logotipos o pliegues con láser o bolígrafo.
Uso educativo: Enseña dibujo técnico o caligrafía en escuelas y estudios.
¿Por qué elegir iDraw H?
Combina precisión, velocidad, versatilidad y durabilidad, lo que lo convierte en la mejor opción para creadores que exigen calidad profesional y flexibilidad.
¿Qué debo hacer si pulso el botón rojo y la máquina se detiene? ¿Puedo reanudar el trazado?
Sí, puedes reanudar tu trabajo después de pulsar el botón rojo de parada de emergencia. Una vez pulsado, la máquina se pausará y esperará más instrucciones. Para continuar:
- Abre el software Inkscape.
- Ve al menú Extensiones.
- Busca la sección Reanudar.
- Selecciona Reanudar (desde el inicio) o Reanudar (desde donde se pausó), según si quieres reiniciar desde el principio o continuar exactamente desde el punto en el que se detuvo.
👉 Consejo: Asegúrate siempre de elegir la opción de reanudación correcta según el progreso de tu proyecto para evitar dibujos superpuestos o incompletos.
¿Por qué no funciona bien mi función de inicio automático?
Aquí tienes algunos consejos para usar Auto Home.

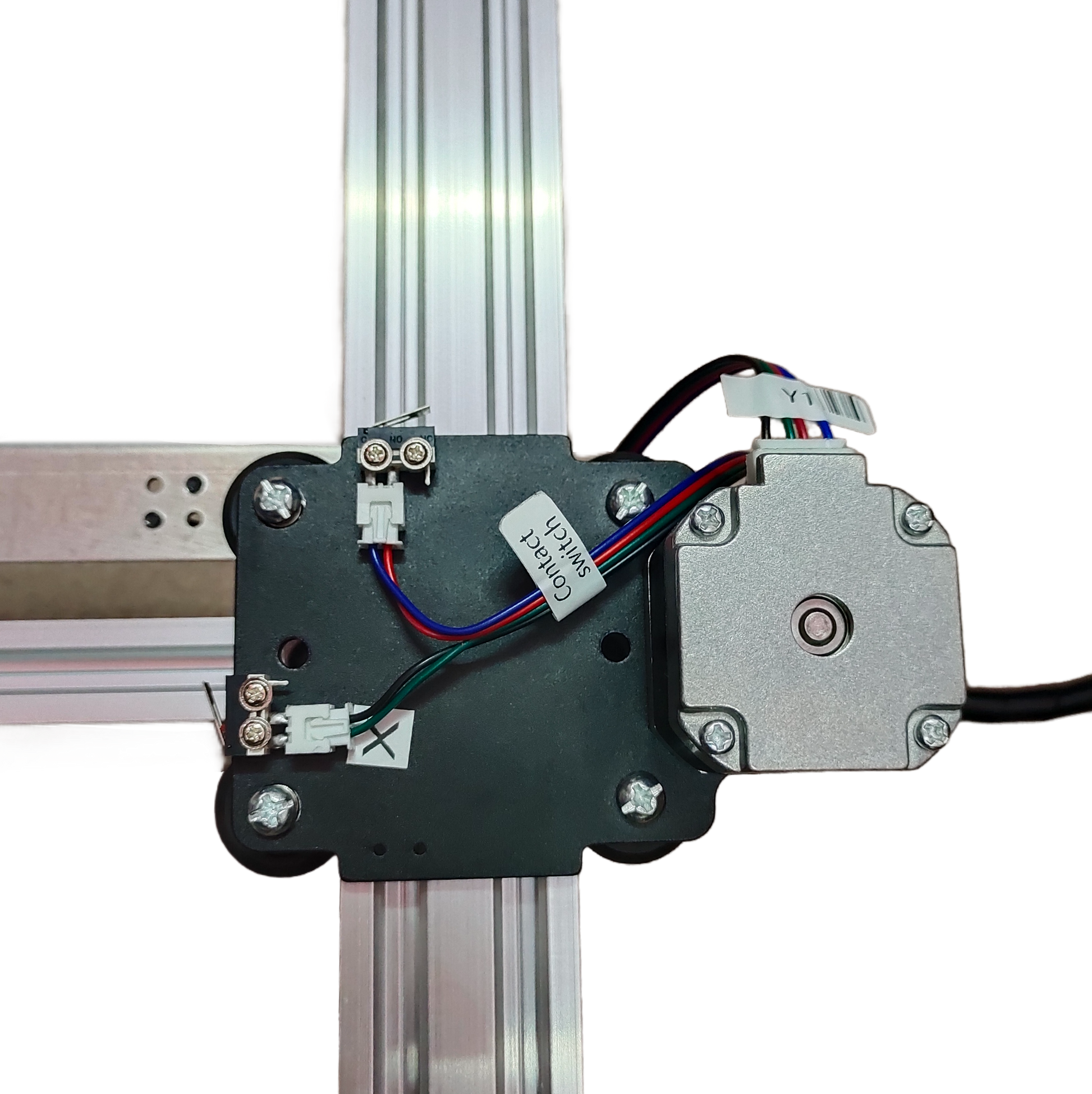

1. Comprueba que los cables de los interruptores de contacto estén conectados correctamente; sigue esta guía:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Mueve manualmente el carro del eje X hacia la izquierda hasta el tope y comprueba si entra en contacto con el interruptor de contacto del eje X.
3. Mueve manualmente el carro del eje Y hacia la parte trasera hasta el tope y comprueba si entra en contacto con el interruptor de contacto del eje Y.
4. Asegúrate de que los cables estén colocados correctamente para que no se enganchen en los carros XY. Consulta esta guía para organizar el cable del eje Z:https://www.youtube.com/watch?v=LTwPYPh3rdE

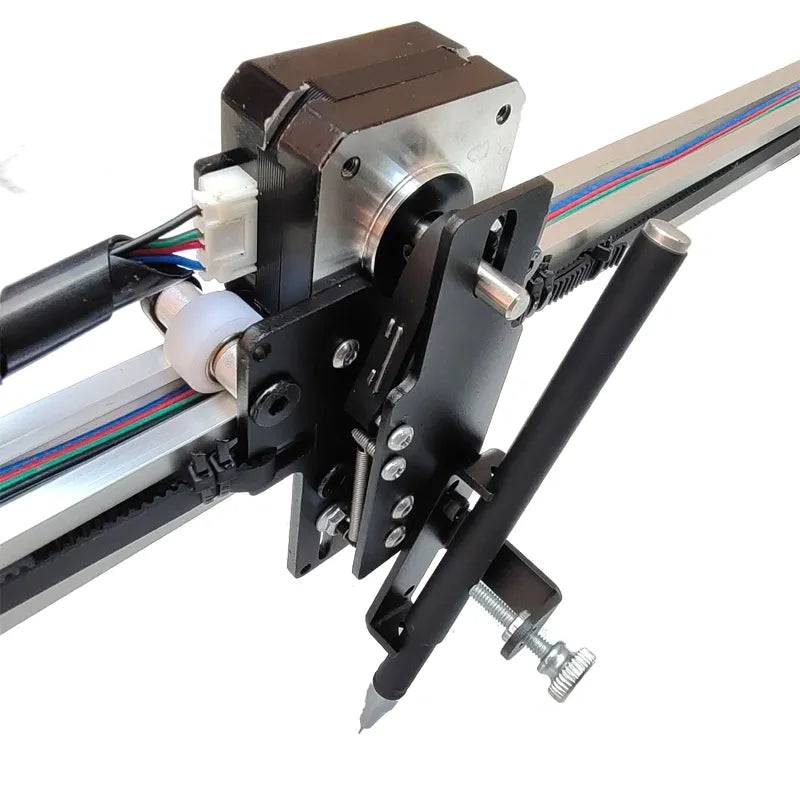

¿Puede el eje Z ajustar la distancia de trabajo?
Sí, el eje Z puede ajustar la distancia de trabajo de 0 a 10 mm.
¿Se puede controlar el tiempo de escritura?
Sí, se puede controlar el tiempo de escritura.
¿La máquina admite comandos de código G?
Sí, admite comandos de código G. El firmware de la placa base es compatible con GRBL.
¿Puede el elevador del eje Z levantar y presionar suavemente una carga útil de aproximadamente 30–35 g (como una sonda sólida de acero de Ø10 mm y 5 cm de longitud)?
Sí, puede hacerlo. La máquina admite cargas de hasta 200 gramos y un diámetro máximo de 15 mm.
¿El bastidor es lo bastante estable como para evitar vibraciones al presionarlo?
Sí, la estructura en H es suficientemente estable. La velocidad de funcionamiento es ajustable.
Si es posible, ¿se puede cambiar la configuración de cuánto se pueden subir o bajar los bolígrafos?
De forma predeterminada, el código limita la altura del eje Z. Puedes ajustar las siguientes configuraciones, como se muestra en las imágenes, para obtener mayor flexibilidad.
1.idraw_deps>idraw2_0internal>idraw.py
Ajusta la altura de 10 a la altura que esperas, como 30, en self.options.pen_pos_up y self.options.pen_pos_down.
2. idraw2_0.inx
Ajusta el valor max="10.0" a la altura que desees en <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altura del lápiz: ABAJO, (mm):">5.0</param>
¿Puedo usar iDraw H para grabado láser?
Sí. Admite cabezales láser de 500 mW a 15 W, adecuados para madera, cuero, plásticos y papel.
¿Qué software es compatible?
Windows, Mac (Inkscape para dibujar, Lightburn para grabar) y Linux. Admite archivos G-code, DXF y SVG.
¿El trazador de pluma requiere una placa base?
La versión A2 viene sin placa base, lo que permite un montaje vertical u horizontal sin esfuerzo, y es ideal para dibujar en espacios que superan los límites de tamaño estándar.
¿En qué materiales puedo inspirarme?
Papel, cartón, cuero y otros materiales planos adecuados.
¿Qué tan preciso es el iDraw H?
La precisión mecánica es de Y:0.01mm y X:0.01mm, lo que garantiza una gran exactitud para la caligrafía y los dibujos técnicos.
¿Puede el eje Z ajustarse a diferentes alturas de bolígrafo?
Sí. El eje Z puede subir, bajar y presionar con una carga útil de aproximadamente 30–35 g.
