Este artículo es aportado por @Frank Lohmann
Los impresores de pared que imprimen imágenes coloridas en la pared se están usando cada vez más. Me gustó mucho la idea de crear una imagen frente a nuestros invitados. Después de buscar y encontrar sistemas apropiados, quedó claro rápidamente que tal impresora sería demasiado cara. Pintar la pared de blanco antes de cada nueva impresión también se descartó rápidamente. Así que seguí buscando y llegué a Penplotter. Varias búsquedas más me llevaron a los iDraw H A1 Size Pen Plotters de UUNA TEK. Me gustó de inmediato que hubiera tamaños desde A4 hasta A2.
Para nuestros propósitos, el tamaño A1 fue justo. Pedido a través de la tienda oficial UUNA TEK iDraw y entregado rápidamente, fue un muy buen comienzo.
El montaje no fue un problema con el USB incluido, que no dejó ninguna pregunta sin responder gracias a los videos.
Los siguientes pasos para instalar los controladores idraw 2.0 en inkscape resultaron ser igual de fáciles. El software requerido también estaba en el USB suministrado. Así que pude iniciar un primer trazado en menos de 30 minutos después de comenzar el montaje. Estaba y estoy encantado.
Dado que los plotters están diseñados para trabajar horizontalmente, es necesario considerar de antemano qué es posible. El iDraw H Pen Plotter tiene un eje Y pesado con 2 motores, un eje X ligero con un motor y un motor Z aún más ligero.
A través de pruebas, descubrimos que el eje Y es demasiado pesado para la impresión vertical. Solo se puede colgar el plotter horizontalmente y no verticalmente en una pared.
El peso pesado del eje Y hace que la cabeza del plotter baje demasiado rápido al salir. Esto podría causar daños rápidamente. El eje X es lo suficientemente ligero y se mueve lo suficientemente despacio para volver a la posición inicial después de que finaliza el proceso de trazado. De esta manera, no se causa daño.
El portabolígrafos debe estar orientado hacia abajo en un ángulo de 30 grados. Esta es la única forma de suministrar pintura a un bolígrafo de manera óptima sin que se seque. Sin inclinación, no pueden fluir suficientes colores después de la punta.
El plotter debe estar firmemente sujeto a una placa lisa y fijado de manera estable a la pared. Los actuadores generan mucho movimiento durante el trazado.
Como nuestro plotter está en un espacio público y accesible para los invitados, compramos un portátil barato de 250€ con Windows. Solo ejecuta Inkscape y el portátil tiene el mismo acceso a Internet. Esto nos permite minimizar la seguridad contra virus y el acceso de los invitados. Una protección adicional con contraseña bloquea el portátil. Cargamos datos mediante un USB.
Software sobre la configuración del plotter vertical
Trabajamos con Inkscape y DrawbotV3 para vectorizar imágenes y adaptarlas al plotter.
Especialmente Drawbotv3 ofrece posibilidades para codificar un archivo con varios colores. Más tarde, el software guarda cada color individualmente y puede ser llamado poco a poco en Inkscape para crear plots multicolores. Decidimos rotar las imágenes o archivos svg importados 90 grados y configurar el documento en modo retrato. Nuestro plotter está colgado en el restaurante y los invitados deben seguir la creación de un archivo durante toda su visita al restaurante. Más sobre esto más adelante a partir del paso 5.
Cómo plotear verticalmente con el plotter de bolígrafo iDraw H
Paso 1 - Encuentre un panel adecuado
Como base para la instalación en la pared, usamos un panel de madera liso recubierto de 25 mm de grosor.
El tamaño depende de su plotter. Mida su plotter (ancho y alto) y compre la tabla de madera 2-4 pulgadas más grande. Para nuestro plotter A1 con dimensiones 37.4 x 34.45 x 6.1 pulgadas compramos una placa de 43 x 38 pulgadas.
Paso 2 - Monte el plotter de bolígrafo en el panel
En los rieles guía derecho e izquierdo de su plotter (los rieles que conectan los dos rieles del eje Y) taladramos 4 agujeros a una distancia de 8 cm de los extremos. Diámetro 6 mm.
Coloque el plotter montado sobre la tabla de madera y taladre a través de los 4 agujeros de los rieles guía para que encajen perfectamente en la tabla de madera. (Atención: el controlador debe estar en la parte superior derecha. Por ejemplo, el punto de inicio del plotter en la parte inferior derecha coincide con la configuración de Inkscape).
A continuación, monte firmemente el plotter en la tabla de madera con 4 tornillos (5 mm) y tuercas adecuadas.
Ahora necesitamos 3 agujeros de 8 mm cada uno en el panel de madera, a través de los cuales podamos fijar firmemente el panel a una pared. Taladre 2 agujeros en la parte superior y 1 en la parte inferior (8 mm). En la parte superior, a una distancia de 6 pulgadas del borde, el agujero inferior debe estar centrado en la placa. Tornillos apropiados fijan ahora el plotter a la pared.
Paso 3 - Conecte su plotter a dispositivos que ejecutan Inkscape
Ahora conecte su plotter al portátil mencionado o a una fuente de su elección que ejecute Inkscape mediante un cable USB.
Después de una prueba inicial, use un bolígrafo para marcar la posición exacta de la hoja en la que desea plotear. Ahora puede pegar discos metálicos magnéticos y autoadhesivos en la tabla de madera. Sujete el papel con imanes tarken. Así, la cuchilla queda muy bien fijada verticalmente.
Paso 4 - Configuración de Inkscape
Inicia Inkscape, ajusta el tamaño de tu plotter en las propiedades del documento. Con nosotros A1. Para nosotros, la orientación debe ser vertical como imagen.
Paso 5 - Importa un archivo que quieras escribir o dibujar
Importa una imagen correspondiente y edítala creando trayectos o cargando un archivo svg. Descripciones detalladas de cómo crear o importar se pueden encontrar en la WEB.
También me gusta trabajar con DrawbotV3 para editar imágenes. Hay una versión gratuita en la red, que es muy adecuada para comenzar.
Ajusta un tamaño deseado en Inkscape. Crea la fuente con la función correspondiente, convierte la fuente a trayectos y luego rellena el texto con las utilidades de iDraw "Relleno de tramado".

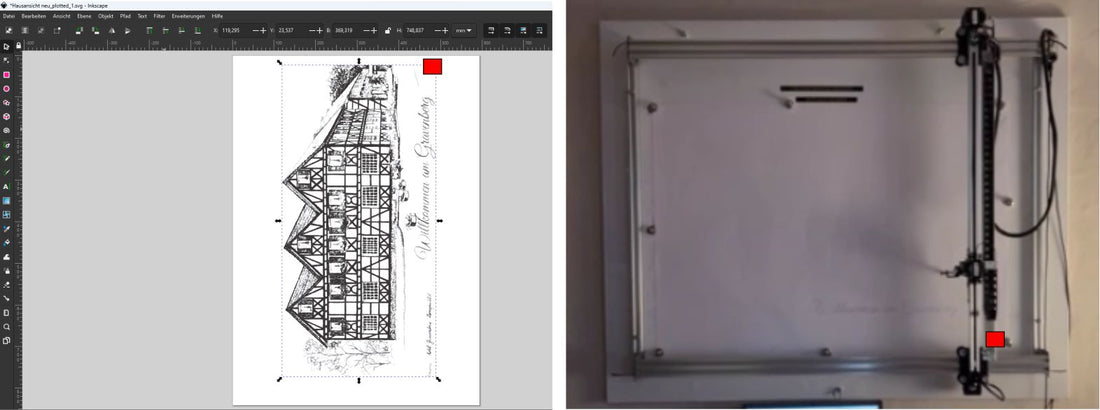

Paso 6 - Coincidir con que el plotter comienza en la pared en la parte inferior derecha
El punto de inicio en el documento está entonces en la parte superior derecha de la pantalla. El plotter comienza en la pared en la parte inferior derecha, debido a la fijación vertical en la pared.
Nos dimos cuenta rápidamente de que los plotters normales no pueden usar bolígrafos o rotuladores lo suficiente en un plotter de nuestro tamaño. No hay suficiente tinta. Esto puede ser suficiente para dibujos técnicos para los que se desarrollaron los plotters originalmente. Sin embargo, con imágenes que construimos con software, también puntadas y líneas interminables, se crean kilómetros rápidos de trayectorias de escritura para una pluma. Los bolígrafos de bola o bolígrafos han demostrado ser los mejores hasta ahora. Actualmente estamos trabajando en crear imágenes en varios colores en varias pasadas y con diferentes colores.
Tenemos el plotter en la pared desde hace 3 semanas, nuestros invitados están felices de ver una "obra de arte" creada cada día. Ajustar la velocidad del plotter es una ventaja notable. De esta manera, podemos crear imágenes lentamente frente a los ojos de los invitados en 20 minutos o incluso en 8 horas.
Resumen
En conclusión, el plotter de pluma iDraw H de UUNA TEK se presenta como una solución destacable para la creación de arte mural vertical, ofreciendo versatilidad, facilidad de configuración e integración fluida con herramientas de software como Inkscape y DrawbotV3. Su construcción robusta, junto con consideraciones de diseño pensadas para la impresión vertical, garantiza un rendimiento estable y preciso. Siguiendo los pasos descritos en esta guía, los usuarios pueden aprovechar al máximo el potencial del plotter de pluma iDraw H para producir obras de arte cautivadoras y multicolores sin esfuerzo. Con su capacidad para transformar cualquier espacio en un lienzo para la expresión creativa, el plotter de pluma iDraw H se destaca como una opción altamente recomendada tanto para entusiastas como para profesionales.
