Celebra el Día del Padre de una manera creativa y significativa diseñando una tarjeta personalizada con tres máquinas diferentes, todas controladas desde un solo ordenador. Esta guía te acompaña en cada paso del proceso, desde la preparación del diseño hasta la impresión y la escritura del mensaje final, utilizando máquinas UUNA TEK y herramientas de software.
Descripción general del diseño de la tarjeta
La tarjeta del Día del Padre consta de tres elementos clave:
Sobre: Con “Feliz Día del Padre” escrito en el frente.
Papel de carta (mitad superior): Una ilustración única en la esquina superior derecha.
Papel de carta (mitad inferior): Un mensaje personalizado para tu padre.
Equipos y software necesarios
Hardware:
Software:
- DrawingBotV3 (conversión de imagen a vector)
- Inkscape (edición vectorial)
- UUNA TEK para iAuto
- UUNA TEK para U3
Instrucciones paso a paso
Paso 1: Selecciona una foto
Elige una imagen significativa que quieras incluir en el diseño de tu tarjeta.
Paso 2: Convierte la imagen a SVG
Usa DrawingBotV3 para convertir la foto en un archivo SVG (gráficos vectoriales escalables) adecuado para el trazado vectorial.
Paso 3: Edita el SVG en Inkscape
Abre el SVG en Inkscape.
Recorta los elementos innecesarios de la imagen.
El objetivo es aislar y limpiar la ilustración para imprimirla.
Paso 4: Ajusta el tamaño del documento
Establece las dimensiones del documento para que coincidan con el tamaño real de la tarjeta de felicitación:
Ancho: 115 mm
Alto: 170 mm
Paso 5: Coloca la ilustración
Cambia el tamaño y mueve la imagen para que aparezca en la esquina superior derecha de la composición del documento.
Paso 6: Imprime la ilustración con iDraw HS-A3
Usa la extensión iDraw HS-A3 en Inkscape:
Ve a Extensiones > Control de iDraw HSE
Envía el diseño a tu máquina para dibujarlo.
Paso 7: Añadir texto con UUNA TEK para iAuto
Inicia UUNA TEK para iAuto.
Importa una imagen de fondo que coincida con el tamaño de tu tarjeta de felicitación (11.5 cm × 17 cm).
Este fondo ayuda a colocar el texto con precisión.
📷 Consejo: Al fotografiar el fondo de tu tarjeta, mantén la imagen nivelada y recorta las áreas innecesarias para garantizar una alineación precisa.
Paso 8: Preparar el fondo en UUNA TEK para iAuto
Abre la foto de fondo recortada.
Carga la imagen SVG editada anteriormente.
Añade dos cuadros de texto:
Uno para el nombre del destinatario
Uno para el mensaje personalizado
Paso 9: Activar los mensajes personalizados
Para escribir mensajes únicos para distintas personas:
Crea una tabla (por ejemplo, en formato Excel o CSV):
Columna A: Nombres
Columna B: Mensajes
En UUNA TEK para iAuto, vincula:
El cuadro de texto superior a la columna A
El cuadro de texto inferior a la columna B
El software generará 10 tarjetas de felicitación personalizadas con estos datos.
Paso 10: Guardar la plantilla y generar el código G
Guardar el proyecto como una plantilla reutilizable.
Generar archivos G-code para la secuencia de escritura.
⚠️ Nota: No comiences a escribir en esta etapa; solo estamos preparando la plantilla.
Crear la plantilla del sobre
Este proceso es más sencillo, ya que solo necesitas añadir un saludo general a un tamaño de sobre predefinido.
Definir el tamaño del papel: 120 mm × 90 mm
Elige cualquier ubicación del sobre para escribir «Feliz Día del Padre».
Usa UUNA TEK para U3 para:
Importar gráficos de fondo y SVG (si es necesario)
Generar el diseño de escritura de la imagen
Producción final
Una vez que todas las plantillas estén listas, conecta tus dispositivos e inserta los bolígrafos y el papel en cada máquina. Continúa con el proceso coordinado de dibujo y escritura.
Asignaciones de máquinas:
iDraw HS-A3 y U3-A3: Responsables de las ilustraciones
iAuto: Responsable de escribir mensajes personalizados

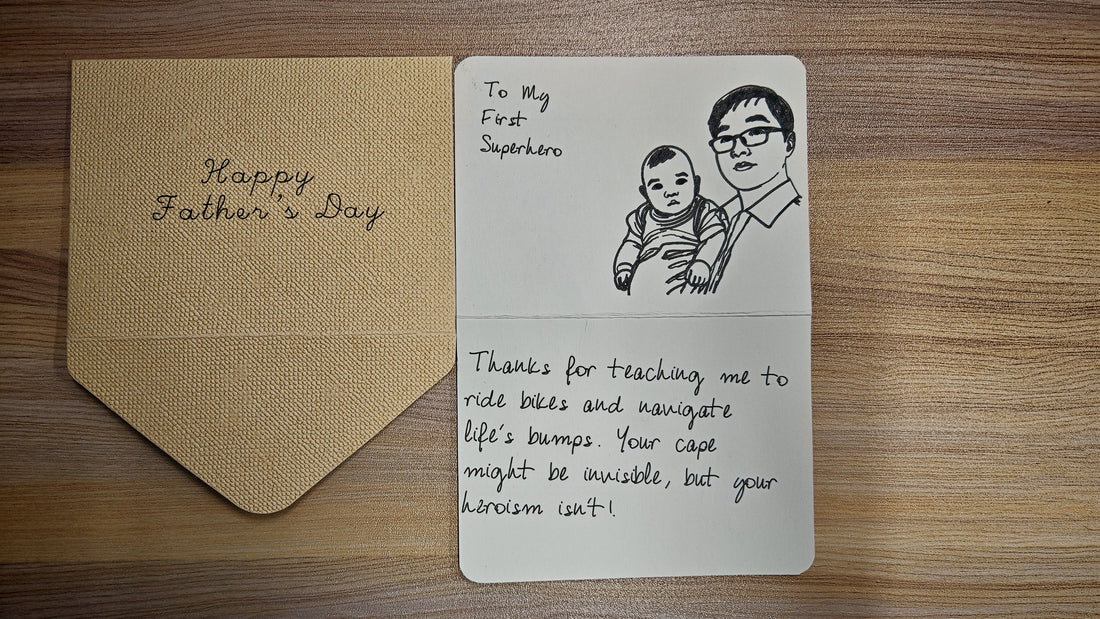

Resultados
Después de completar los procesos de dibujo y escritura, tendrás un conjunto de tarjetas y sobres del Día del Padre, totalmente personalizados y elaborados profesionalmente.
