1. Introducción

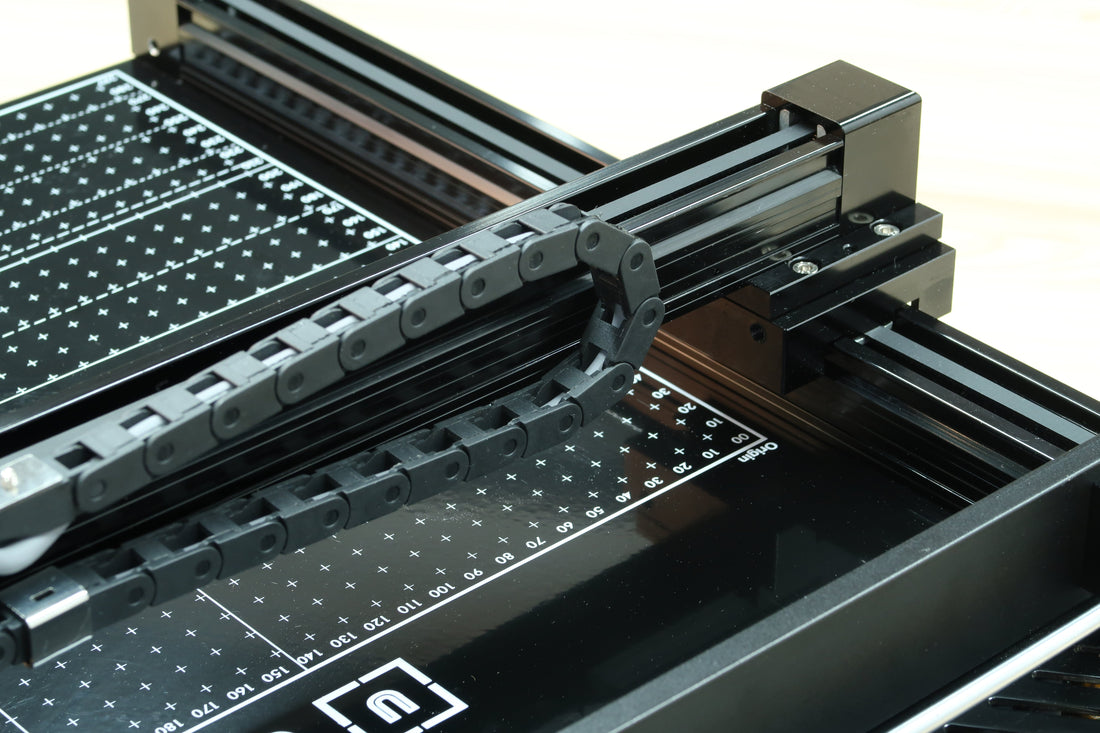

El UUNA TEK 3.0 Pen Plotter es un dispositivo de alta precisión diseñado para
trazados detallados y exactos. El mantenimiento regular garantiza un rendimiento óptimo
y prolonga la vida útil de su máquina. Esta guía proporciona instrucciones paso a paso
para el mantenimiento de su plotter.
2. Precauciones de Seguridad
Antes de realizar cualquier mantenimiento, siga estas pautas de seguridad:
Apagar: Siempre apague y desconecte el plotter antes del mantenimiento.
Equipo de Protección: Use guantes y gafas de seguridad al manipular componentes.
Herramientas Adecuadas: Utilice solo las herramientas recomendadas para evitar daños.
Descarga Estática: Conéctese a tierra para evitar daños por descarga estática en los componentes electrónicos.
3. Mantenimiento Diario
Realice estas tareas al final de cada día de uso:
3.1 Limpie la Superficie del Plotter
Eliminar Polvo: Use un paño suave y sin pelusa para limpiar el exterior y
la superficie de trazado del plotter.
Revisar el Soporte del Bolígrafo: Asegúrese de que el soporte del bolígrafo esté libre de residuos de tinta y suciedad.
3.2 Inspeccionar los Bolígrafos de Trazado
Verificar Niveles de Tinta: Compruebe que los niveles de tinta en los bolígrafos de trazado sean suficientes. Reemplace o rellene según sea necesario.
Condición de la Punta del Bolígrafo: Examine las puntas de los bolígrafos por desgaste o daño. Reemplace cualquier punta desgastada.
4. Mantenimiento Semanal
Realice estas tareas semanalmente para mantener el plotter en óptimas condiciones:
4.1 Limpie el Carro y los Rieles
Limpie los Rieles: Use un paño de microfibra para limpiar los rieles del carro. Evite usar
solventes que puedan dañar el recubrimiento.
Lubrique los Rieles: Aplique un lubricante ligero y recomendado en los rieles para asegurar
un movimiento suave del carro.
4.2 Inspeccione y Limpie la Correa de Transmisión
Inspección Visual: Revise la correa de transmisión en busca de signos de desgaste, grietas o deshilachado.
Limpie la Correa: Si es necesario, limpie la correa con un paño húmedo para eliminar polvo o suciedad. Asegúrese de que la correa esté seca antes de volver a operar el plotter. Consulte algunos consejos para solucionar problemas de la correa aquí>>>
5. Mantenimiento Mensual
Las tareas mensuales se centran en una limpieza e inspección más profunda de los componentes mecánicos y
electrónicos:
5.1 Verificar el Firmware
Actualizar Firmware: Asegúrese de que el firmware del plotter esté actualizado. Siga las
instrucciones del fabricante para actualizarlo si es necesario.
5.2 Limpieza Profunda de la Cabeza de Trazado
Eliminar Residuos: Limpie cuidadosamente la cabeza de trazado con un paño sin pelusa. Preste
atención a las partes móviles.
Calibración: Realice una comprobación de calibración para asegurar que la cabeza de trazado esté correctamente
alineada.
5.3 Inspeccionar y Ajustar los Tornillos
Revisar Tornillos: Inspeccione todos los tornillos del plotter, especialmente los del carro
y el marco. Apriete cualquier tornillo suelto para mantener la integridad estructural.
6. Solución de Problemas Comunes
6.1 Calidad de Línea Irregular
Causa: Esto puede deberse a una punta de bolígrafo desgastada o residuos en la superficie de trazado. Solución: Reemplace la punta del bolígrafo y limpie la superficie de trazado.
6.2 Atasco del Carro
Causa: Obstrucción en el camino del carro o falta de lubricación.
Solución: Verifique si hay obstrucciones y limpie el camino del carro. Aplique lubricante en
los rieles.
6.3 El Plotter No Responde
Causa: Posible problema de firmware o suministro eléctrico.
Solución: Verifique el suministro eléctrico y asegúrese de que el firmware esté actualizado. Reinicie
el plotter.
7. Mejores Prácticas
Mantenimiento Regular: Siga el calendario de mantenimiento descrito en esta guía.
Almacenamiento Adecuado: Cuando no esté en uso, cubra el plotter para protegerlo del polvo.
Ambiente: Utilice el plotter en un entorno limpio y seco para evitar
contaminación.
8. Soporte Técnico
Si encuentra problemas más allá del mantenimiento rutinario o necesita piezas de repuesto, contacte al soporte al cliente de UUNA TEK en support@uunatek.com o visite nuestro
sitio web para recursos adicionales.
