Resumen ejecutivo

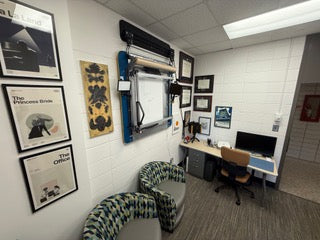

El Dr. Daniel Phelps (PhD | MFA), profesor de Medios Computacionales en el Instituto de Tecnología de Georgia (Georgia Tech), integró y personalizó con éxito el Trazador de pluma iDraw H A0 para desarrollar un plan de estudios interactivo y práctico que conecta la informática, el diseño generativo y el arte vectorial. Al transformar el iDraw H A0 de gran formato en una estación de trabajo móvil montada en la pared, con tensado mecánico personalizado, computación integrada impulsada por IA y sistemas de sujeción magnética, el Dr. Phelps demostró la notable versatilidad y la sólida ingeniería de la serie iDraw en la educación superior de primer nivel.
Descripción general del cliente
| Atributo | Detalles |
|---|---|
| Cliente | Dr. Daniel Phelps, PhD | MFA |
| Institución | Instituto de Tecnología de Georgia (Georgia Tech), LMC |
| Cargo | Profesor de Medios Computacionales |
| Ubicación | Atlanta, GA, EE. UU. |
| Campo | Medios Computacionales, Arte Generativo, Fabricación Digital a Física |
El desafío académico
En Georgia Tech, los estudiantes de Medios Computacionales aprenden diseño basado en vectores, generación de G-code sin procesar y programación de aplicaciones de software personalizadas para producir resultados generativos. Para convertir estas creaciones digitales en realidad física, el Dr. Phelps necesitaba un sistema de trazado de gran formato capaz de gestionar operaciones vectoriales complejas.
Los principales desafíos incluían:
- Limitaciones de espacio en los laboratorios: Los trazadores horizontales de tamaño A0 ocupan un espacio considerable en los laboratorios y las aulas académicas.
- Necesidades de movilidad: El equipo debía almacenarse de forma segura en los espacios del laboratorio y, al mismo tiempo, ser fácil de trasladar directamente a las aulas para realizar demostraciones en vivo.
- Gravedad y esfuerzo del motor paso a paso en orientación vertical: Montar trazadores de gran formato verticalmente en las paredes genera una carga gravitacional sobre el carro del eje Y.
La solución y el trabajo de ingeniería personalizado
El Dr. Phelps eligió el Trazador de pluma iDraw H A0 por su gran estabilidad estructural, compatibilidad con flujos de trabajo abiertos de vectores y G-code, y alta precisión. Para adaptarlo específicamente a su plan de estudios, el Dr. Phelps desarrolló una estación de trabajo móvil montada en la pared:
1. Montaje vertical en la pared y sistema de tensado
- Estructura reforzada: Montada y reforzada con láminas de acero y madera contrachapada de alta resistencia, separada 2 pulgadas de la pared.
- Personalización con un pequeño tensor: Se añadió un tensor mecánico compacto al conjunto del cabezal de pluma para contrarrestar la gravedad durante las operaciones verticales, eliminando el deslizamiento del eje Y sin superar las calibraciones estándar de corriente del controlador de fábrica.
- Movilidad integrada: Equipada con ruedas plegables, lo que permite desenganchar la estructura montada en la pared y llevarla directamente a las aulas ("modo de trazado en el suelo en forma de A").
2. Ecosistema de estación de trabajo integrada
- Computación integrada para IA: Se integró un ordenador dedicado a la creación local de SVG impulsada por IA y a la gestión automatizada de la cola de impresión.
- Captura de lapsos de tiempo: Equipo de cámara integrado para grabar en lapsos de tiempo y archivar los flujos de trabajo de dibujo y los procesos generativos de los estudiantes.
- Gestión y corte del papel: Dispensador de papel en rollo, cortador de papel y placa base magnética de acero integrados para alinear y fijar el papel rápidamente.
- Iluminación de estudio ajustable: Iluminación LED integrada con controles personalizados de temperatura de color y brillo.
- Gestión ordenada de cables: Todo el cableado y el tendido eléctrico están organizados cuidadosamente detrás del chasis del dispositivo.
Impacto en el plan de estudios y expansión futura
Al aprovechar el Trazador de pluma iDraw H A0, los estudiantes de Georgia Tech reciben una retroalimentación directa y tangible sobre el diseño algorítmico y de software generativo:
- Del código generativo al arte físico: Los estudiantes crean algoritmos personalizados que generan SVG y G-code sin procesar para ejecutar obras de arte físicas complejas.
- Fabricación interdisciplinaria: Los estudiantes comparan la física vectorial del trazado con pluma con los sistemas láser Galvo de alta velocidad.
- Expansión del laboratorio: Tras el éxito de la configuración inicial, Georgia Tech está equipando sus laboratorios estudiantiles con unidades adicionales de trazadores iDraw A0 montados en la pared, creando un centro permanente de producción creativa para los estudiantes.
"He desarrollado un plan de estudios universitario en el que los estudiantes aprenden habilidades de diseño basado en vectores y producen su trabajo en un trazador y un sistema láser Galvo. Aprenden G-code y a programar aplicaciones personalizadas para generar resultados... El trazador está colgado en mi pared, pero lo bajo y lo llevo a clase porque tiene ruedas. Los nuevos que estoy encargando se colgarán en la pared del laboratorio universitario para que los estudiantes puedan cargar su trabajo e imprimirlo cuando lo necesiten."
— Dr. Daniel Phelps, PhD | MFA, Profesor de Medios Computacionales, Georgia Tech
Aspectos destacados de los trazadores de pluma iDraw
- Alta precisión estructural: Gestiona suavemente áreas de dibujo A0 de gran formato incluso en configuraciones verticales no convencionales montadas en la pared.
- Ecossistema abierto: Compatibilidad completa con la generación personalizada de G-code, flujos de trabajo de SVG con IA y herramientas vectoriales de Python/Inkscape.
- Diseñado para makers y modificable: Construido con una arquitectura de hardware sólida que permite a educadores e ingenieros ampliar fácilmente sus capacidades.
