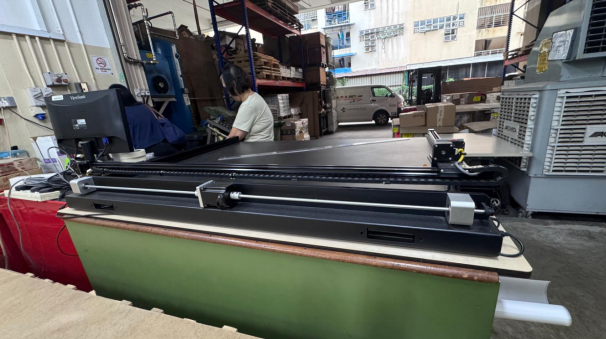

Este estudio de caso y tutorial han sido aportados por Oliver Company Pte Ltd, un reconocido proveedor de soluciones de troquelado de Singapur con más de cinco décadas de experiencia en el sector. Fundada en 1970, OliverCo ha sido reconocida durante mucho tiempo por su precisión, fiabilidad y artesanía al prestar servicio a importantes imprentas, empresas de embalaje y fabricantes de toda la región de Asia-Pacífico. Al integrar el trazador de pluma UUNA TEK 3.0 en su flujo de trabajo de producción, OliverCo ha mejorado la precisión de sus diseños, agilizado la creación de prototipos y reforzado su compromiso con la máxima calidad y eficiencia, logrando resultados más rápidos y uniformes para sus clientes.
El Trazador de pluma UUNA TEK 3.0 es un robot profesional de dibujo y escritura diseñado para artistas, diseñadores e ingenieros que exigen precisión, velocidad y fiabilidad. Esta guía detallada paso a paso te acompañará desde el desembalaje hasta tu primer trazado de producción, para garantizar un rendimiento óptimo y una estabilidad duradera.
1. Desembala y verifica todos los componentes
Abre el paquete con cuidado para evitar dañar cualquier componente.
Confirma que todos los artículos estén incluidos:
- Trazador de pluma UUNA TEK 3.0
- Manual de usuario
- Unidad USB de datos
- Imán
- Adaptador de corriente
- Cable de conexión eléctrica
- Regulador auxiliar
Inspecciona si se han producido daños durante el envío. Si algo parece dañado, toma fotos como registro y contacta con el servicio de atención al cliente.
2. Prepara tu área de trabajo
Coloca tu trazador de bolígrafo UUNA TEK 3.0 sobre una superficie resistente y nivelada, con suficiente espacio libre a su alrededor.
Asegúrate de que el espacio de trabajo esté limpio, sin polvo y alejado de vibraciones o humedad.
Planifica una ruta segura para los cables hasta la toma de corriente y la computadora a fin de evitar enredos u obstrucciones.
3. Monta el hardware
Sigue paso a paso el manual de usuario para conectar todas las piezas; la configuración es sencilla.
Conecta el adaptador de corriente y el regulador auxiliar según las instrucciones.
Si alguna parte del proceso no está clara, consulta las guías en video o la documentación proporcionada por UUNA TEK.
4. Conecta el trazador a tu computadora y al software
Conecta el trazador de bolígrafo a tu computadora mediante USB o conexión inalámbrica, según las instrucciones.
Abre tu software de diseño preferido (por ejemplo, Impact 2016) y confirma que el trazador esté reconocido.
Carga o abre tu diseño vectorial, ilustración o archivo de dibujo para trazarlo.
5. Configura los ajustes de trazado
Verifica las unidades de medida (mm o pulgadas) y asegúrate de que la escala esté configurada al 100 %, a menos que necesites cambiar el tamaño.
Asigna los tipos de línea y los bolígrafos adecuados, por ejemplo, para las capas de contorno y anotaciones.
Establece el tamaño correcto del papel o soporte y el punto de origen que coincida con la disposición de tu dibujo.
6. Coloca el bolígrafo y realiza una prueba en seco
Coloca el bolígrafo según las instrucciones. Asegúrate de que esté bien sujeto, recto y perpendicular al papel.
Realiza una prueba en seco (sin bajar el bolígrafo) si tu software lo permite. Esto garantiza que la trayectoria de desplazamiento y la orientación sean correctas antes del trazado real.
7. Ejecuta un trazado de prueba para la calibración
Envía un archivo de prueba sencillo (un cuadrado, un círculo y marcas de regla de 10 cm).
Observa el movimiento: el bolígrafo debe moverse suavemente con una presión constante.
Mide las líneas trazadas para confirmar la precisión. Anota cualquier desviación en tu registro de control de calidad.
Si es necesario, ajusta la presión o la altura del bolígrafo en pequeños incrementos según el manual.
8. Inicia el trazado de tu proyecto
Carga el archivo de diseño final para trazar.
Vuelve a comprobar todos los ajustes: tamaño del material, configuración del bolígrafo y alineación del origen.
Inicia el trabajo y supervisa el primer minuto para asegurarte de que la alimentación sea fluida y de que el bolígrafo esté correctamente alineado.
9. Mantenimiento posterior al uso
Tapa o guarda correctamente el bolígrafo para evitar que la tinta se seque.
Limpia la superficie de trazado para eliminar el polvo o los residuos.
Apaga el trazador si no se va a utilizar durante un período prolongado.
10. Mantén actualizados el software y el firmware
Actualiza periódicamente el software y el firmware de UUNA TEK cuando recibas una notificación. El equipo de posventa de la marca publica actualizaciones de forma proactiva para mejorar la compatibilidad y el rendimiento.
Aspectos destacados del rendimiento - Así se ven los buenos resultados
Capacidad de alta velocidad: velocidad de desplazamiento XY de hasta 15 pulgadas/s (38 cm/s).
Resolución nativa: 2032 pasos/pulgada (80 pasos/mm) para un movimiento de precisión ultraalta.
Reproducibilidad: normalmente superior a 0,005 pulgadas (0,1 mm) a bajas velocidades.
Consejo profesional: para obras detalladas o intrincadas, reduce la velocidad de trazado para lograr una reproducibilidad óptima y líneas más limpias.
Guía rápida de solución de problemas
Dispositivo no detectado: vuelve a conectar los cables, reinicia el trazador y el ordenador, y confirma que el controlador y el puerto correctos estén seleccionados en tu software. (Impact 2016 normalmente se conecta sin problemas).
Las líneas aparecen con una escala incorrecta: verifica que las unidades y la escala sean coherentes entre la exportación de tu CAD/CAM y la configuración del trazador.
Líneas temblorosas o inconsistentes: vuelve a colocar el bolígrafo, comprueba el estado de la punta y reduce la velocidad para trabajos con detalles finos.
Conclusión
Configurar tu Trazador de pluma UUNA TEK 3.0 es sencillo con la preparación y calibración adecuadas. Ya sea que produzcas dibujos técnicos, arte generativo o caligrafía, este trazador de alta precisión garantiza resultados uniformes, consistentes y de calidad profesional en todo momento.
Mantente al día con las últimas versiones de software y consejos de mantenimiento de UUNA TEK para que tu máquina funcione al máximo.
