El trazador de plumas iDraw HSE es una herramienta potente para crear diseños detallados con precisión. Una de sus funciones destacadas es la eliminación de líneas ocultas, que ayuda a simplificar dibujos complejos en capas al ignorar rutas innecesarias ocultas por formas rellenas. Esta función garantiza que tus trazados sean limpios y visualmente precisos, especialmente al trabajar con objetos superpuestos. En esta guía, te explicaremos paso a paso cómo utilizar la función de eliminación de líneas ocultas con iDraw HSE, para que te resulte más fácil crear diseños pulidos y profesionales.A continuación, encontrarás una guía paso a paso basada en el artículo sobre cómo utilizar la función de eliminación de líneas ocultas en iDraw HSE.
Paso 1: Cómo funciona la eliminación de líneas ocultas
La eliminación de líneas ocultas permite que iDraw ignore ciertas rutas de un dibujo cuando están superpuestas u ocultas por formas rellenas, lo que permite realizar trazados más limpios. Esta función es especialmente útil al crear diseños complejos en capas con objetos superpuestos.
Veamos un ejemplo:
En mi diseño de Inkscape, hay muchos semicírculos superpuestos a la izquierda, y cada semicírculo está relleno con un color diferente y tiene un atributo de trazo. Si lo dibujas normalmente, este será el resultado de la derecha: se dibujarán todos los trazos y las líneas de cada semicírculo quedarán escalonadas, lo que no coincide con el resultado real de la izquierda y no produce una sensación visual real de superposición.

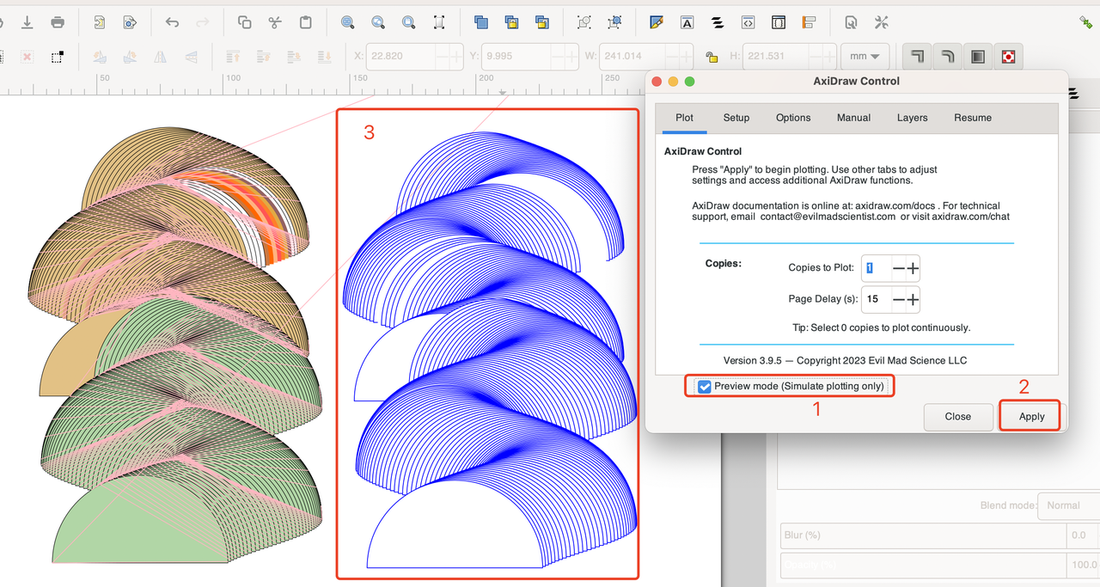

Ahora, al activar la función de eliminación de líneas ocultas, utiliza la función de vista previa y obtendrás el efecto deseado:
Paso 2: Actualización a AxiDraw 3.9
Si iDraw HSE quiere lograr esta función, actualmente debe utilizar el complemento AxiDraw (puedes descargarlo aquí):https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Además, asegúrate de que la extensión AxiDraw de Inkscape esté actualizada a la versión 3.9 (o una versión superior), ya que esta es la versión que introdujo la función de eliminación de líneas ocultas.
Paso 3: Preparando tu diseño
En un software de edición vectorial como Inkscape, prepara tu dibujo. Usa rellenos para marcar las áreas en las que no quieres que se muestren los trazados. Esta técnica es útil para diseños complejos en los que se pretende ocultar ciertas partes.
Paso 4: Configurar la eliminación de líneas ocultas
En el software AxiDraw, activa la función de eliminación de líneas ocultas. Esta función está desactivada de forma predeterminada, por lo que debes activarla manualmente para aplicar la eliminación de líneas ocultas.
1.Activar la eliminación de líneas ocultas: Ve a los ajustes Opciones-Avanzado en el control de AxiDraw y activa la eliminación de líneas ocultas.
2.Condiciones: Solo se trazarán los trazados con propiedades de trazo que no estén ocultos por objetos rellenos. Los objetos sin trazo o situados detrás de áreas rellenas se ignorarán. Por ejemplo, aunque el semicírculo de aquí está relleno de color, no se dibujará al final porque no tiene trazo (Consejos: el trazado azul generado por la vista previa se puede seleccionar haciendo clic en él, y se puede arrastrar y eliminar):
Paso 5: Previsualizar y ajustar
Usa el «modo de vista previa» para simular el resultado y asegurarte de que la eliminación de líneas ocultas funcione como esperas. Ajusta los rellenos y los trazos de tu diseño si es necesario para lograr el resultado deseado.
Paso 6: Trazar tu diseño
Una vez satisfecho con la vista previa, procede a realizar el trazado. El resultado es el siguiente:
Resumen
Al seguir los pasos descritos en esta guía, puedes aprovechar al máximo la función de eliminación de líneas ocultas del Trazador de pluma iDraw HSE, lo que garantiza que tus trazados sean más limpios y precisos. Desde comprender el concepto y actualizar el software necesario hasta configurar los ajustes en AxiDraw y previsualizar tu diseño, esta función ofrece una excelente manera de mejorar la calidad de tus diseños complejos. Con solo unos sencillos pasos, puedes eliminar las líneas redundantes y centrarte en lo que importa: crear impresionantes obras de arte con facilidad.
