Aprende a ampliar tu iDraw H-Version (A3/A2/A1/A0) a una versión más grande (por ejemplo, 1,0 m x 1,8 m) para disfrutar de más posibilidades creativas. Ten en cuenta que modificar la máquina de esta forma anulará la garantía del fabricante.
Coste de los materiales: ~150€
Materiales necesarios:
Los siguientes materiales sirven para ampliar la versión H del iDraw a un tamaño de 1,5 x 1 m. Si deseas ampliarla más, ajusta las longitudes según corresponda. Sin embargo, ampliarla demasiado puede provocar problemas de desviación de los raíles.
| Material | Cantidad | Longitud | Enlaces de ejemplo |
|---|---|---|---|
| Perfil de aluminio V-Slot 2040 (orificios roscados de 5 mm), eje Y | 2x | 1.5 m | N/A |
| Perfil de aluminio V-Slot 2020, eje X | 1x | 1 m | N/A |
| Perfil de aluminio 2020 o similar, bastidor entre los dos ejes Y | 2x | 1.2 m | N/A |
| Correa dentada G2 de 6 mm de ancho y paso de 2 mm | 2x | 5 m | Enlace de Amazon |
| Perfil en L de aluminio (para la cadena portacables del eje X) | 1x | 1 m | Enlace de Amazon |
| Cadena portacables 10x20 (eje Y) | 2x | 1 m | Enlace de Amazon |
| Cadena portacables 10x15 (eje X) | 1x | 1 m | Enlace de Amazon |
| Cables de extensión Nema 17 xh2.54 de 4 polos | 3x | 2 m | Enlace de Amazon |
| Cables de extensión Nema 17 xh2.54 de 4 polos (para el eje Z) | 1x | 3 m | N/A |
| Cinta adhesiva de doble cara | solo un par de piezas | N/A | N/A |
Herramientas necesarias:
- Sierra para metal (si es necesario cortar los perfiles)
- Broca M5
- Herramientas incluidas con el iDraw (llaves hexagonales, etc.)
Guía paso a paso
1. Desmontar el eje X del iDraw H
- Desconecta todos los cables.
- Desatornilla el eje X.
- Retira el eje X.
- Afloja la guía de la correa en el lado opuesto al motor.
- Afloja las placas del carro y deslízalas fuera del perfil.
- Desliza hacia afuera el carro del eje Z.
- Desatornilla el divisor del motor Y.
2. Montar el nuevo eje X
- Toma el nuevo perfil 2020 y atornilla el divisor del motor Y.
- Toma los cables de 2 m y conéctalos a OUT2.
- Fija el cable al perfil con sujetacables y cinta adhesiva de doble cara por debajo para mantenerlo plano.
- Desliza el carro del eje X.
- Coloca las placas del carro.
- Coloca la guía de la correa, asegurándote de que la correa quede tensada.
- Instala la correa dentada y fíjala con bridas al carro X.
3. Desmontaje del eje Y en H
- Desatornilla los soportes de la correa dentada como se muestra en este vídeo: https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
- Desatornilla las placas de los extremos de los perfiles.
- Retira los motores Y.
4. Montaje del eje Y más grande
- Toma el perfil 2040 y desliza uno de los motores en él.
- Toma la correa dentada y fíjala en un lado.
- Pásala por el motor y fíjala en el otro lado.
- Asegúrate de que el carro se mueva suavemente y no quede inactivo, como en este vídeo:
- Atornilla las placas en los extremos de los ejes (taladra la rosca M5 o taladra directamente en el aluminio).
5. Montaje del iDraw ampliado
- Coloca los ejes Y en paralelo y conecta holgadamente los extremos con los perfiles restantes (ajústalos según sea necesario para que encaje el eje X).
- Coloca con cuidado el eje X preparado sobre los carros (mueve el eje Y para ajustarlo).
- Atornilla firmemente el eje X.
- Para escuadrarlo, mueve el eje X hacia un lado y fija los ejes Y en ese lado. Repite el proceso en el otro lado.
6. Cableado del iDraw ampliado
- Pasa el cable del eje Z por la cadena portacables más corta.
- Pasa los cables de los motores X, Y y Z por la cadena portacables más larga.
- Vuelve a conectar correctamente todos los cables.
- Toma el perfil en L e instálalo a lo largo del eje X.
- Instala la cadena portacables y fíjala al carro (utiliza tornillos y alambre para asegurarla).

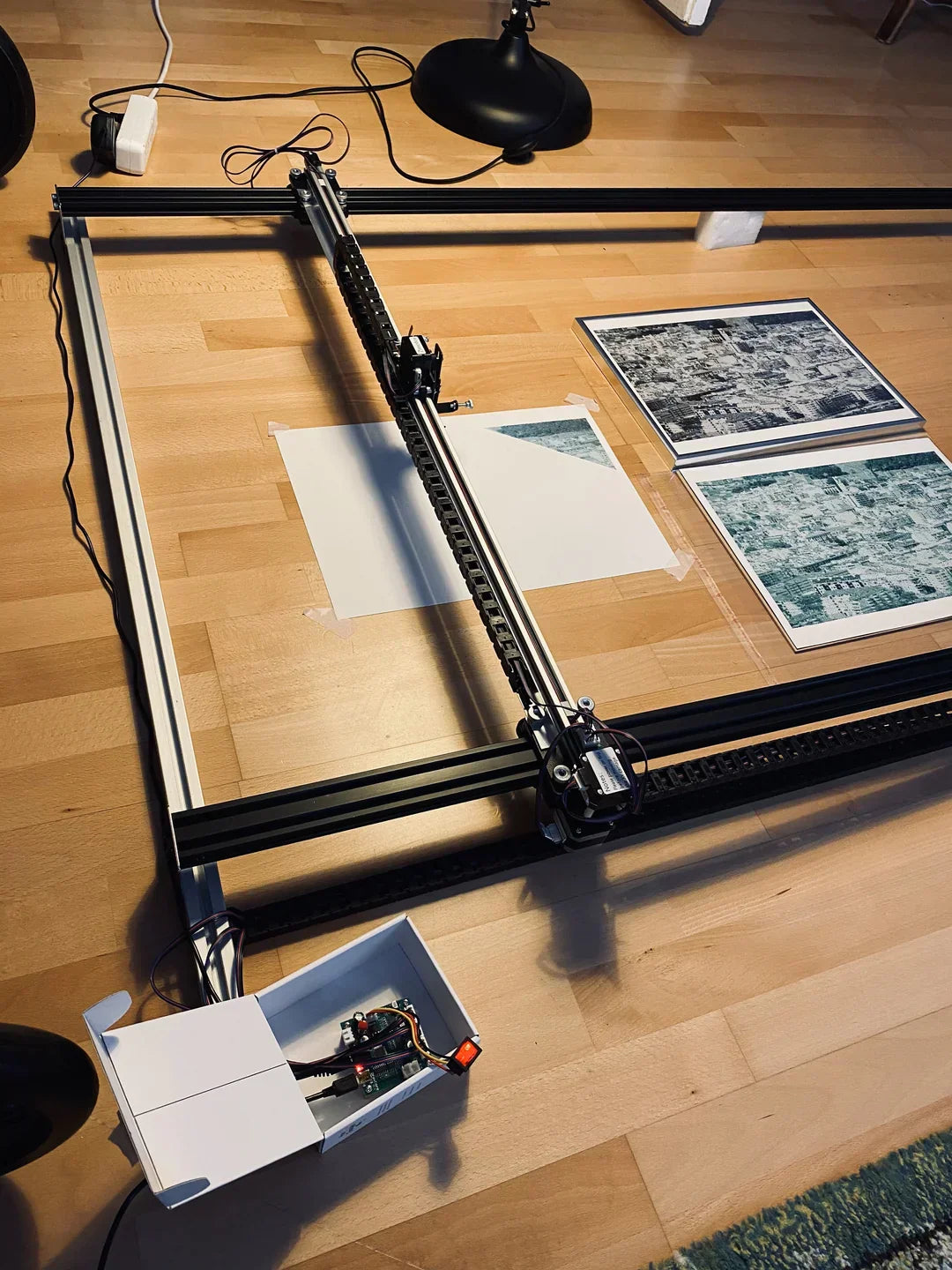

Consulta más imágenes:
Notas importantes:
- Modificar la máquina anulará la garantía del fabricante.
- Asegúrate de realizar una calibración adecuada después de las modificaciones.
- Utiliza siempre las herramientas adecuadas y sigue los protocolos de seguridad durante el montaje.
