¡Convertir tu foto favorita en una ilustración dibujada a mano usando un plotter de pluma es más fácil de lo que piensas!
En esta guía, aprenderás paso a paso cómo convertir una imagen a formato SVG y dibujarla usando el iDraw H SE pen plotter. Este flujo de trabajo es perfecto para artistas, aficionados y profesionales creativos que buscan combinar el diseño digital con la belleza del dibujo analógico.
Sigue los pasos a continuación — los marcadores de posición de imagen se mantienen para que puedas insertar visuales durante el proceso.
Antes de comenzar: instala la extensión de usuario iDraw para Inkscape
Antes de continuar con los pasos de conversión y trazado, asegúrate de haber instalado la Extensión de Usuario iDraw para Inkscape. Esta extensión es esencial para habilitar el control directo de tu plotter de pluma iDraw H SE desde Inkscape. Sin ella, algunas funciones clave —como enviar el archivo SVG al plotter o ajustar configuraciones específicas del plotter— pueden no funcionar correctamente. Si aún no la has instalado, sigue la guía oficial aquí: Cómo instalar la Extensión de Usuario para Inkscape | Tutoriales iDraw. Completar este paso garantiza que todas las operaciones siguientes se ejecuten sin problemas.
Paso 1: Elige y prepara tu imagen
Selecciona una foto o ilustración que te guste. Para obtener resultados de trazos limpios, elimina primero el fondo.
Puedes usar software como Photoshop, o cualquier herramienta gratuita en línea para eliminar fondos.
Para este tutorial, encontré una imagen de Sun Wukong (Rey Mono) usando Google Imágenes y le eliminé el fondo.
Paso 2: Descarga la imagen limpia
Una vez que el fondo esté eliminado, descarga la imagen PNG/JPG transparente a tu computadora.
Paso 3: Convierte la imagen a formato SVG
Para convertir la imagen en un gráfico vectorial SVG, puedes usar herramientas profesionales como Adobe Illustrator — o una herramienta en línea gratuita.
En este tutorial, usamos:
https://image.online-convert.com/convert-to-svg
Sube tu imagen al convertidor.
Paso 4: Ajusta la configuración & convierte
Puedes modificar parámetros como suavidad o detalle vectorial si es necesario.
Luego haz clic en Iniciar para generar tu SVG.
Paso 5: Descarga el archivo SVG
Guarda el archivo SVG convertido en tu computadora.
Paso 6: Revisa la imagen convertida
Así es como se ve el SVG convertido después del procesamiento.
Paso 7: Abre el SVG en Inkscape & configura el tamaño de la página
Finalizaremos la configuración del SVG en Inkscape.
Abre el SVG en Inkscape
Ve a Archivo > Propiedades del documento
Configura el tamaño de la página a A4
Escala y centra tu imagen en la página
Luego ve a Objeto > Transformar, elige Escalar y ajusta al tamaño deseado.
Mueve la obra al centro de la página nuevamente.
Como se muestra en la figura
Paso 8: Convierte áreas de relleno en líneas de trazo
Las áreas negras que ves son rellenos renderizados. Para el plotter de pluma, necesitamos líneas de trazo en lugar de rellenos.
Para desactivar el color de relleno:
Abre Objeto > Relleno y Trazo
En Relleno, elige Sin pintura
Ahora la imagen solo muestra contornos, lo cual es perfecto para trazar.
Paso 9: Rellena las áreas sombreadas con líneas de tramado
Ahora necesitamos rellenar las regiones sombreadas usando patrones de trazo (tramado), para que el plotter pueda imitar el sombreado.
Ve a:
Extensiones > iDraw Utilities
Ajusta dos configuraciones clave:
Ancho de pluma (ejemplo: 0.3mm)
Ángulo de relleno (ejemplo: líneas diagonales a 45°)
Aplica relleno de tramado hasta que el sombreado se vea natural.
¡La obra ahora parece un arte lineal dibujado a mano listo para trazar!
Paso 10: Carga la pluma y el papel en iDraw H SE
Monta tu pluma y papel en el iDraw H SE pen plotter y asegúralos.
Luego en Inkscape ve a:
Extensiones > Control iDraw H SE
Haz clic en Aplicar para empezar a trazar.
¡Tu dibujo comenzará!
Paso 11: Resultado final
Aquí está la obra final dibujada a mano salida del plotter de pluma.
Reflexiones finales
Este flujo de trabajo te permite convertir fotos en obras de arte trazadas con pluma con:
- Textura real de pluma
- Sombreado artístico único
- Sensación natural de dibujo a mano
Usando herramientas como Inkscape y iDraw Utilities, cualquiera puede llevar arte digital al papel de manera impresionante.

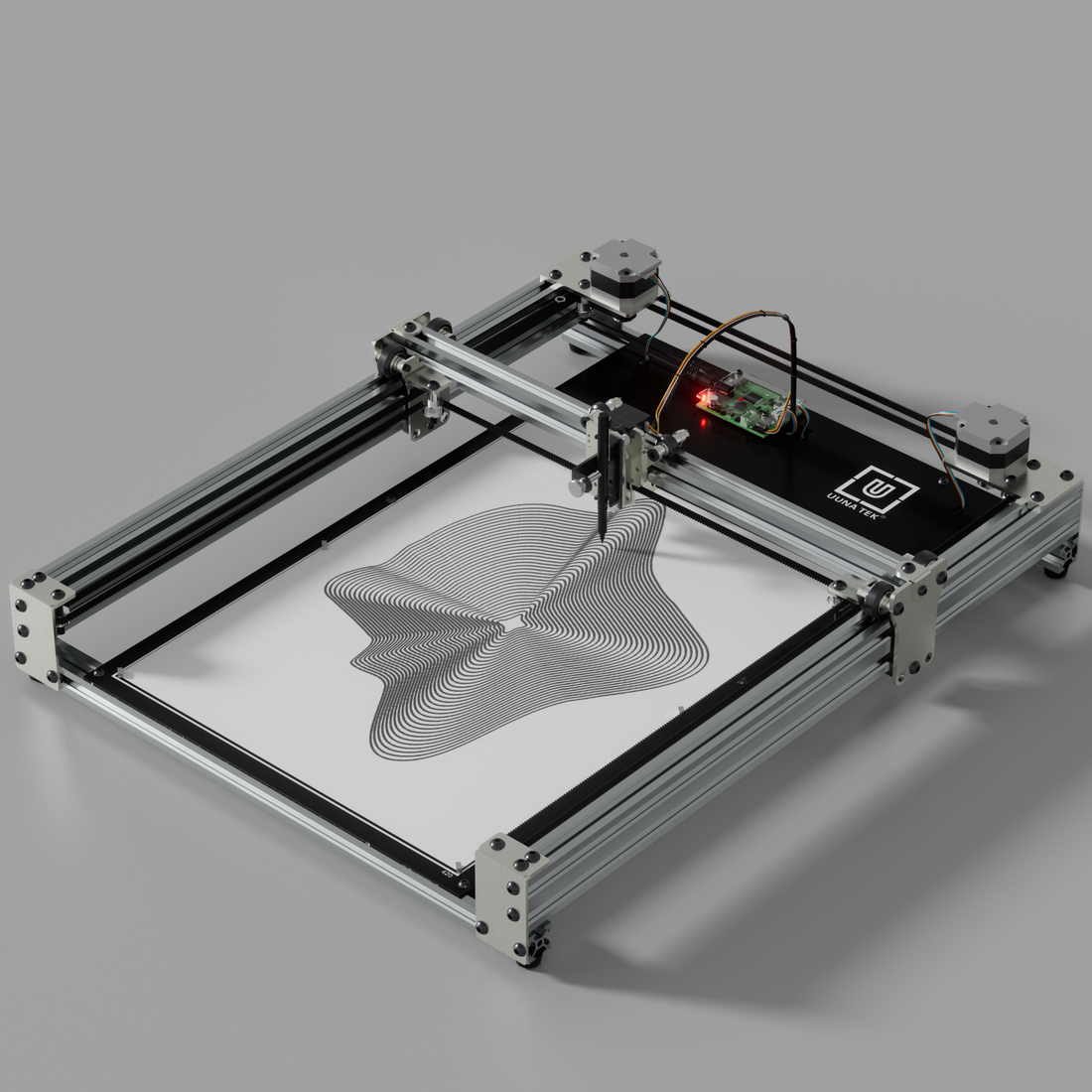

Si buscas explorar la automatización creativa o máquinas profesionales de dibujo con pluma, el iDraw H SE Pen Plotter es una herramienta potente y accesible para artistas, calígrafos, diseñadores y aficionados.
