¿Es la primera vez que utilizas plotters de bolígrafo CNC y te sientes abrumado por el código G? No te preocupes: esta guía para principiantes explica todo lo que necesitas saber sobre el uso del código G con el plotter de bolígrafo UUNA TEK 3.0. Desde comprender los conceptos básicos hasta enviar tu primer archivo de código G, este tutorial te guía claramente por cada paso para que puedas empezar a crear obras trazadas con bolígrafo suaves y precisas con confianza.
¿Qué es el código G?
El código G (también escrito como Gcode o G-Code) es un lenguaje de programación universal utilizado en la fabricación asistida por computadora (CAM). Proporciona instrucciones paso a paso que indican a las máquinas cómo moverse, funcionar y realizar tareas, como cortar, fresar, perforar, grabar o trazar.
En plotters de bolígrafo como el plotter de bolígrafo UUNA TEK 3.0, el código G guía el movimiento de la máquina a lo largo de los ejes X, Y y Z para dibujar líneas, curvas y texto con precisión.
Desarrollado originalmente por el MIT en la década de 1950, el código G se ha convertido en el estándar de la industria para controlar máquinas CNC y también se utiliza ampliamente en los plotters de bolígrafo modernos.
Piensa en el código G como una receta detallada. En lugar de depender de archivos vectoriales pesados que podrían bloquear Inkscape o ralentizar tu computadora, el plotter de bolígrafo UUNA TEK 3.0 puede dibujar obras más rápida y eficazmente cuando le envías instrucciones de código G claras.
Códigos G comunes utilizados en el plotter de bolígrafo UUNA TEK 3.0
A continuación se muestran los códigos G esenciales que necesitas para utilizar el plotter de bolígrafo UUNA TEK 3.0. Son fáciles de usar para principiantes y cubren el 95 % de lo que utilizarás al realizar trazados.
G00 – Movimiento rápido
Mueve el bolígrafo rápidamente entre dos puntos sin dibujar.
Se utiliza para reposicionar el bolígrafo antes o después de dibujar.
G01 – Interpolación lineal
Dibuja líneas rectas de un punto a otro a una velocidad de avance establecida (F).
Esencial para casi cualquier obra y escritura a mano.
G20 / G21 – Selección de unidades
- G20 = Pulgadas
- G21 = Milímetros (recomendado para plotters)
La mayoría de los archivos G-code para plotters de pluma se crean en milímetros, especialmente para ilustraciones de precisión.
G90 / G91 – Modos de posicionamiento
-
G90 – Posicionamiento absoluto
Las coordenadas se refieren a puntos exactos basados en el origen de la máquina. -
G91 – Posicionamiento incremental
Las coordenadas representan el movimiento relativo desde la ubicación actual.
Consejo: La mayoría de los flujos de trabajo de trazado utilizan el modo absoluto G90 para obtener trazados limpios y predecibles.
Nota: Aunque existen muchos más códigos G en el mecanizado CNC, los que se indican arriba son todo lo que necesitas para comenzar a usar el plotter de pluma UUNA TEK 3.0.
Software para enviar G-code al plotter de pluma UUNA TEK 3.0
Recomendamos UGS (Universal Gcode Sender) porque es estable, fácil de usar y funciona perfectamente con los plotters de pluma UUNA TEK 3.0. Te permite:
- conectar tu plotter
- enviar G-code en tiempo real
- visualizar las trayectorias de la herramienta
- controlar el movimiento de la máquina
Descarga UGS desde la página oficial:
https://winder.github.io/ugs_website/download/
Crea tu primera ilustración usando G-code
Prueba tu primera ilustración con el plotter de pluma usando el archivo G-code proporcionado.
- Tamaño: A5
- Pluma recomendada: rotulador de punta fina de 0.4 mm
-
Enlace de descarga del archivo G-code:
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
Pasos para trazar
Paso 1: Abre Universal Gcode Sender
Inicia el software UGS en tu computadora.
Paso 2: Enciende el plotter y conéctalo mediante USB
Enciende tu plotter de pluma UUNA TEK 3.0 y conéctalo a tu PC mediante el cable USB.
Paso 3: Conéctate a la máquina
En UGS, selecciona el puerto COM correcto y, a continuación, haz clic en el botón Conectar.
Paso 4: Carga el archivo G-code
Haz clic en Abrir archivo (esquina superior izquierda) y selecciona el archivo G-code que descargaste anteriormente.
Paso 5: Prepara el papel y la pluma, y comienza a trazar
- Coloca papel A5 en la máquina
- Ajusta la altura de la pluma a 3 mm
- Mueve la pluma a la esquina superior izquierda del papel
- Haz clic en el botón Reproducir para comenzar a trazar
Importante: No cambies la velocidad en baudios.
Resultados de ejemplo

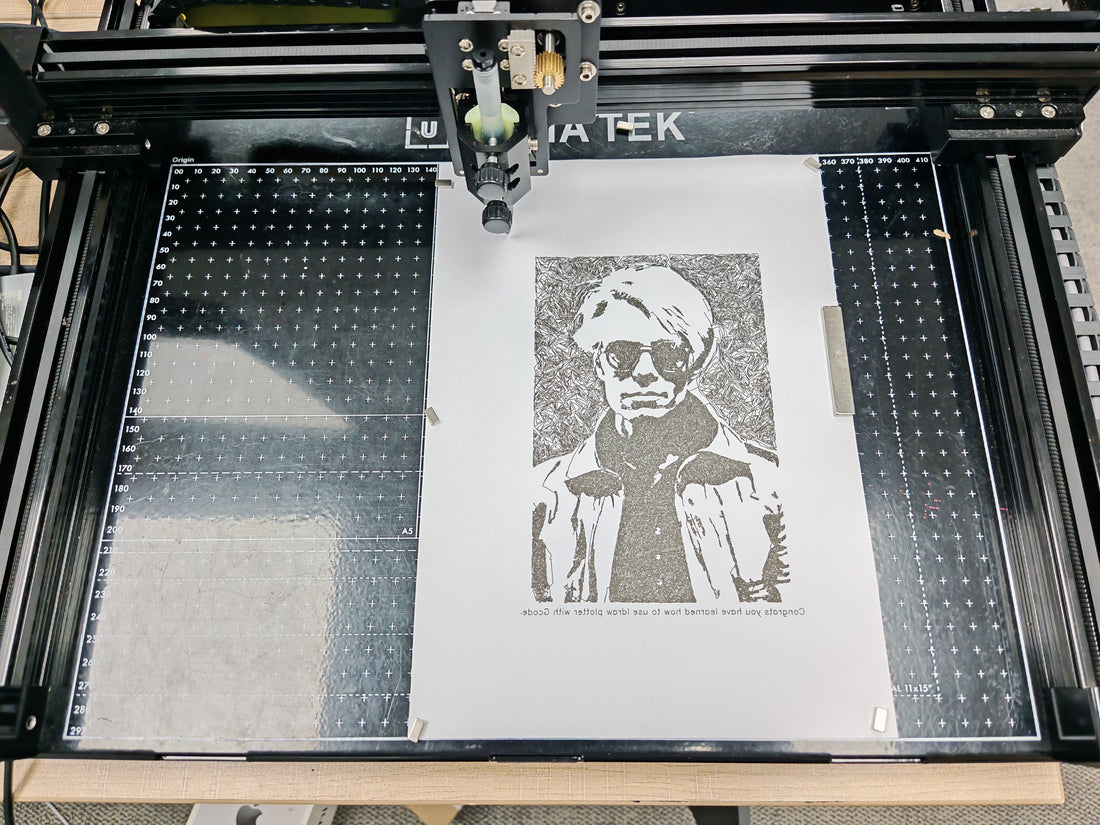

A continuación se muestran imágenes de la interfaz de UGS y de ilustraciones creadas con el plotter de pluma UUNA TEK 3.0.
Este artículo fue aportado por @Mandeep Singh.
